中望CAD绘图时发现图形重复怎么办

CAD绘图时发现图形重复怎么办

CAD图纸中有时会出现重复对象，出现的原因有很多种，这些重复的对象不仅会增加图形的数据量，有时还会对图形的创建和编辑产生影响，所以最好将这些重复的对象处理掉。

删除重复对象的命令是OVERKILL，它不仅可以处理重复的直线、圆、多段线等线性对象，也可以处理图块、文字、标注、面域等其他各类对象。此外，它的删除也并不是简单的删除，它需要对图形的图层、颜色、线型等相关属性进行判断。利用此功能不仅可以清除图纸中的冗余图形，而且可以避免由于图形重复引起的编辑、打印等相关问题。

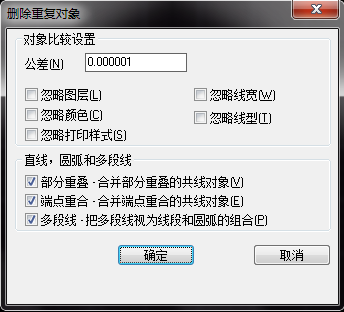

删除重复对象的操作很简单，执行OVERKILL命令后，框选要处理的图形就可以了，关键是选项的设置。删除重复对象对话框如下图所示。
