中望CAD怎么去掉标注尺寸中的小数点?

CAD怎么去掉标注尺寸中的小数点?

cad标注中的小数点数据，想要删除小数点及以后的数据，让标注成为整数，下面我们就来看看详细的教程。

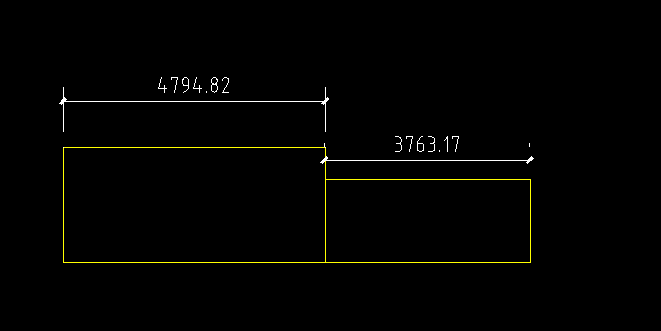

1、如图，该图的尺寸标注精确到小数点后两位，现在要把它精确到整数。

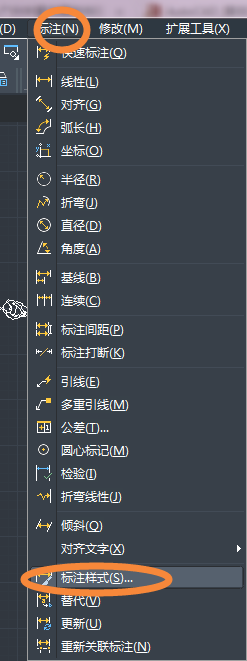

2、点击工具栏的【标注】-【标注样式】

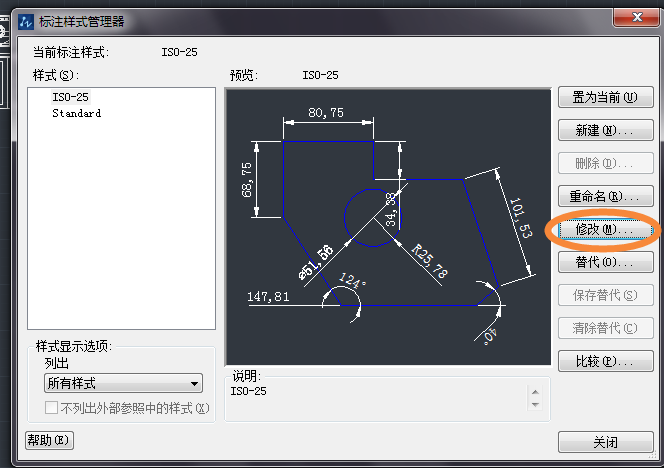

3、就会弹出标注样式管理器对话框，点击【修改】

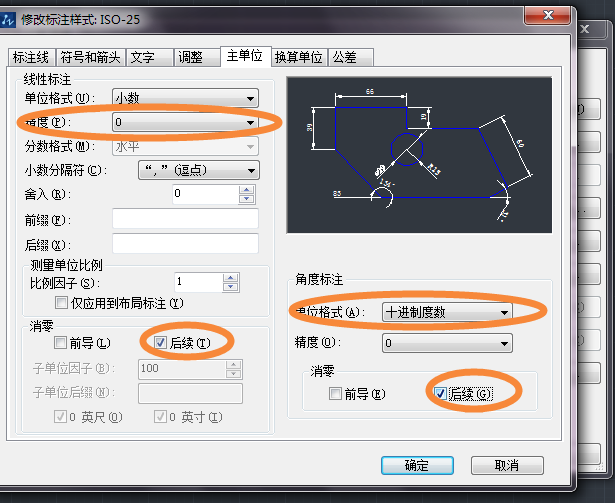

4、点击【主单位】，把线性标注精度设为“0”，角度标注精度设为“0”，消零，勾选【后续】，然后【确定】如图所示。

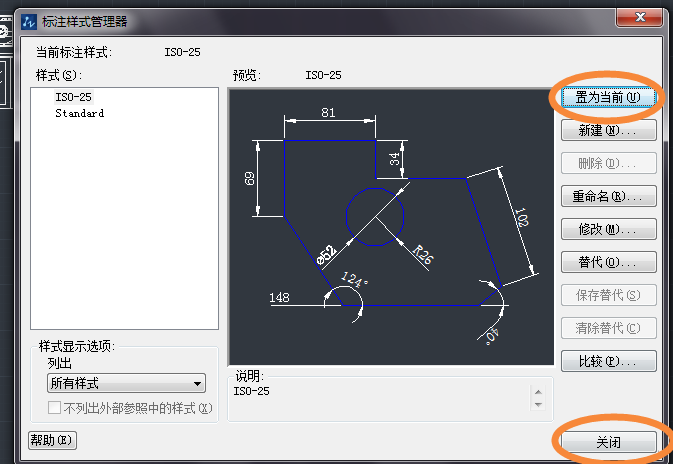

5、回到标注样式管理器对话框，点击【置为当前】-【关闭】

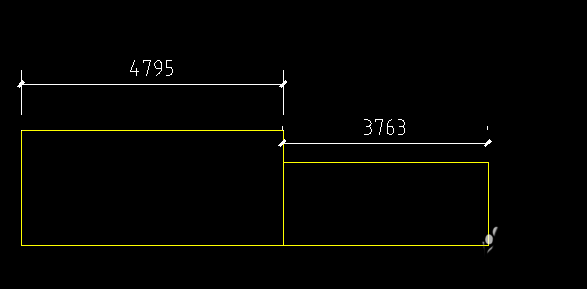

6、这样就可以达到，精确到整数的数值。

以上就是cad小数标注变整数的教程，希望大家喜欢。
