中望CAD怎么标注斜线的长度

CAD怎么标注斜线的长度

我们常用的CAD标注有“线性”、“对齐”、“角度”、“弧长”、“半径”、“直径”等，今天我们介绍怎么去标注斜线的长度。

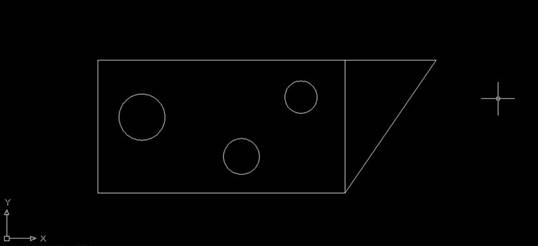

1、  打开要标注的图纸，如下图所示。我们要标注图中斜线的长度。

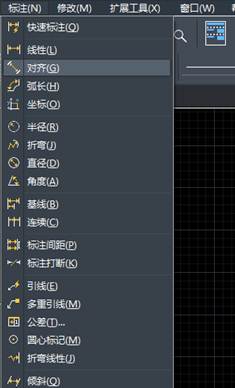

2、  首先在标注的下拉菜单中选择“对齐”，对齐标注一般适用于斜线的标注。

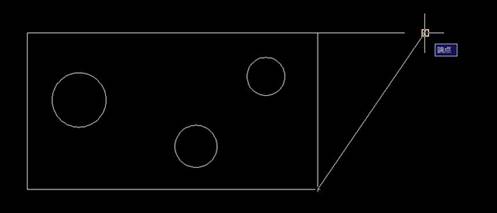

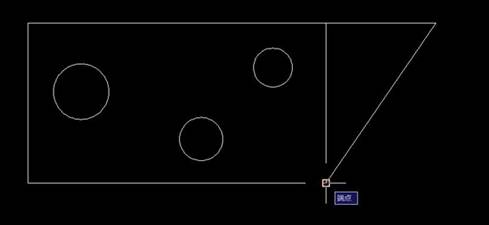

3、  回到图纸上，选择要标注的斜线，先选择斜线的一个端点，然后像拉直线一样，从要标注的一端拉到另一端。

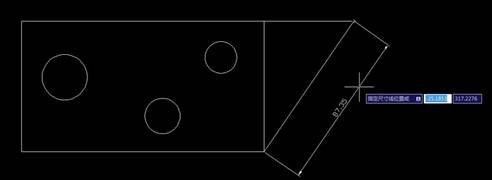

4、  确认尺寸放置位置，斜线标注成功。标注过程中注意将正交关闭，打开对象捕捉。
