中望CAD如何设置多线中线之间的宽度

CAD如何设置多线中线之间的宽度

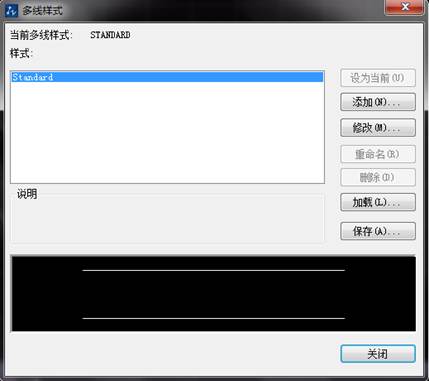

1、  点击【格式】|【多线样式】，弹出“多线样式”对话框。

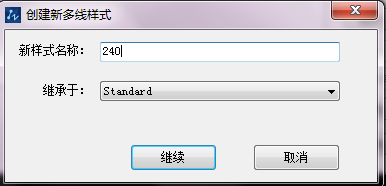

2、  点击添加，然后命名，最好所给的命名方便输入又便于记忆。

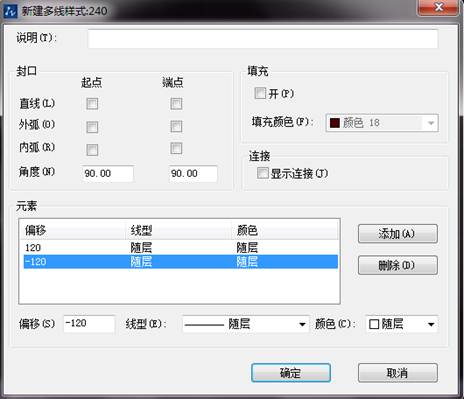

3、  下一步就是点击元素特性进行修改了，制作24墙2条线的时候，只要选择一个数值偏移120，另一个数值偏移-120就行了。

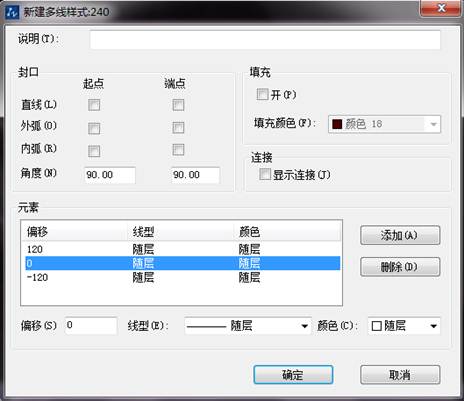

4、  如果要制作三条线且中间线是其他两条线的中线的话，只要在偏移120和-120之间添加一个偏移为0的数值就可以了。当然第三条线的数值也可以根据实际需要设置调整为非0的其他值。
