中望CAD画深沟球轴承技巧

CAD画深沟球轴承技巧

我们如何利用中望CAD画深沟球呢？接下来给大家介绍一种技巧，步骤如下：

1、打开CAD，双击或者右键选择打开，并设置好相关的图层。

2、绘制圆角为1、长度为95、宽度为25的矩形，并分解。偏置上方线条分别为8、17、25，并将下面的偏置线条圆倒角，半径为1。

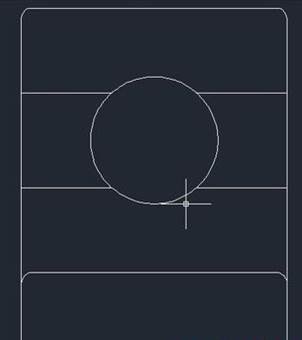

3、绘制一个半径为6的圆在两条偏置线的中心位置，并修剪多余的线条。如下图所示。

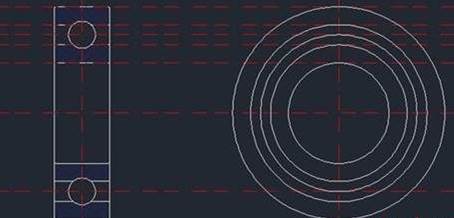

4、做出镜像上述的线条和圆，并填充图案。如下图所示。

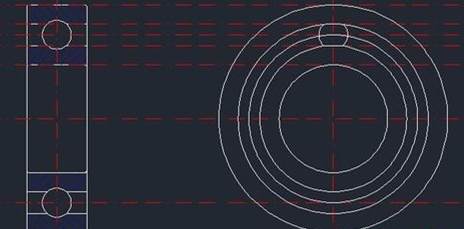

5、绘制辅助线和相关的同心圆，如下图所示。

6、绘制滚珠，半径为6，并修剪多余的线条。如下图。

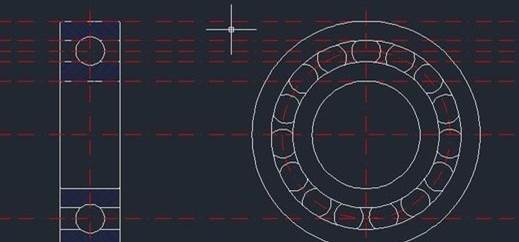

7、环形阵列滚珠，并且修改图层特性，即将实线转化为中心线。如下图所示。

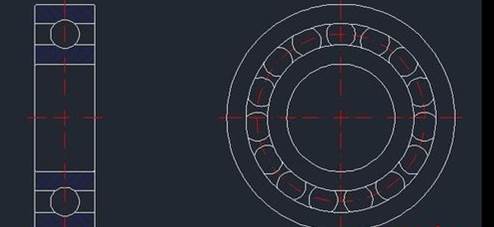

8、最后，修剪多余的线条，完成球轴承。如下图所示。
