中望CAD客餐厅吊顶画法

CAD客餐厅吊顶画法

本教程是给大家介绍一下客餐厅吊顶的画法，详细请看一下步骤。

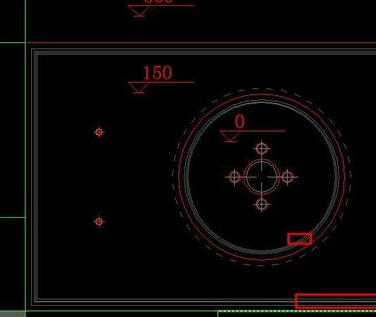

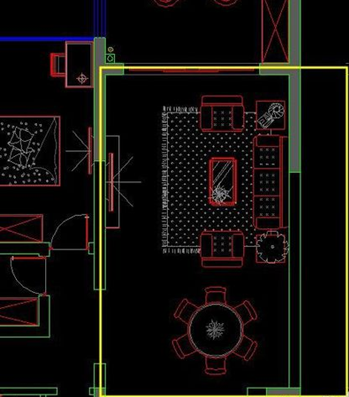

1.复制平面布局图。

2.把平面里面家居等设备删除掉。

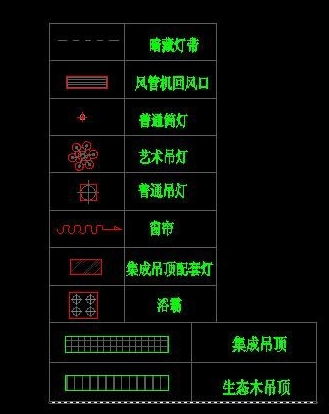

3.复制图例到右下角位置。

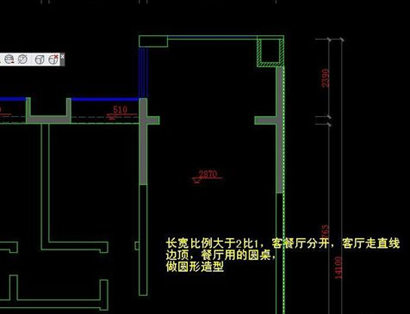

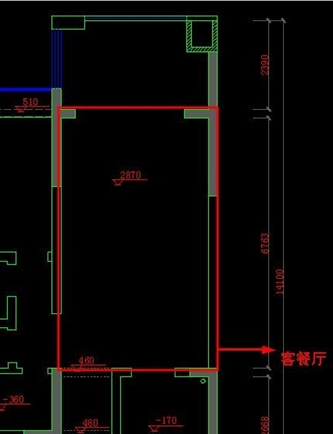

4.分析平面布置图，得出吊顶的样式，长宽比例大于2比1，需要客餐厅分开，业主要排放圆桌，餐厅吊顶就吊圆形相呼应。

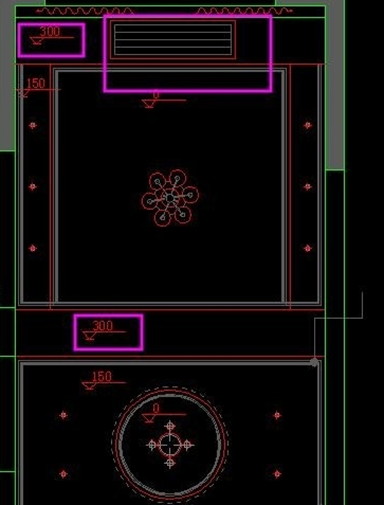

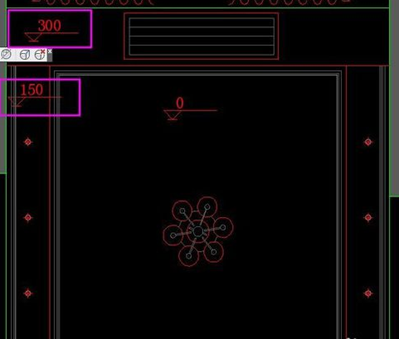

5.客厅画直线边顶，因为要安装中央空调，所以放中央空调出风口的位置高300mm以上，宽600 mm以上。

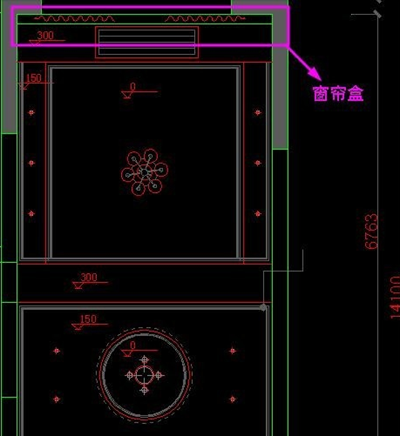

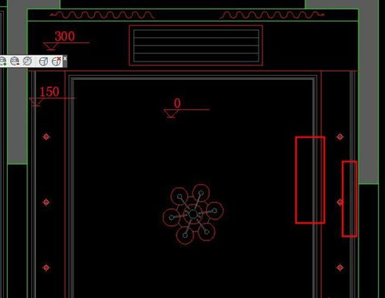

6.预留好窗帘盒的位置。

7.确定中央空调出风口的位置。

8.绘制阴角线。

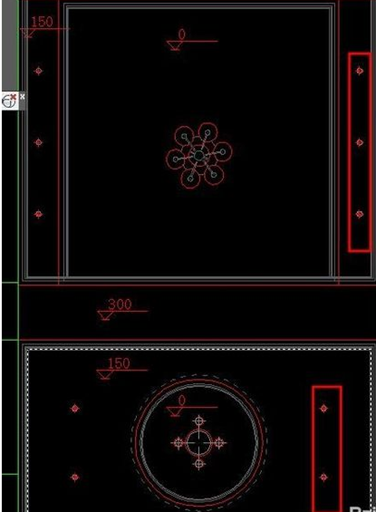

9.布置筒灯。

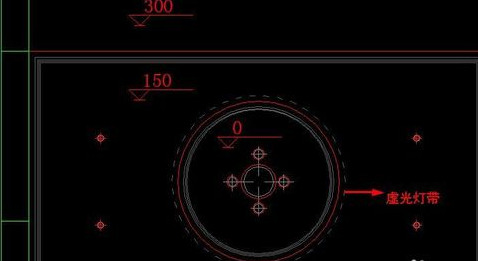

10.绘制餐厅虚光灯带。

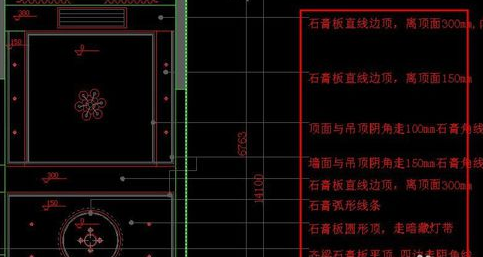

11.标注好文字说明。

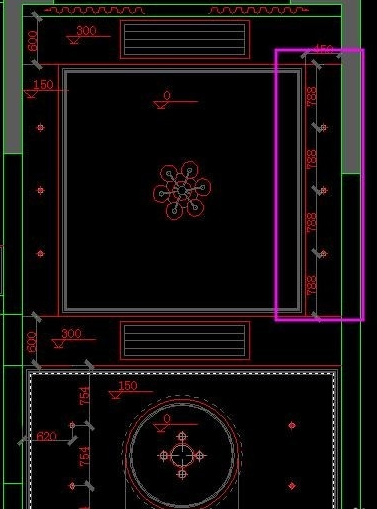

12.标注平面尺寸。

以上就是CAD客餐厅的吊顶画法了，大家可以尝试一下的。
