中望CAD怎么画钢琴平面图

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD怎么画钢琴平面图 CAD怎么画出钢琴的平面图呢?很简单的,有需要的朋友动手试试吧。 1、启动中望CAD软件,执行“矩形”命令(rec),绘制1575mmX230mm和1575X50mm的直角矩形。 2、执行矩

CAD怎么画钢琴平面图


CAD怎么画出钢琴的平面图呢?很简单的,有需要的朋友动手试试吧。

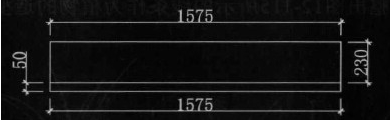

1、启动中望CAD软件,执行“矩形”命令(rec),绘制1575mmX230mm和1575X50mm的直角矩形。

CAD怎么画钢琴平面图

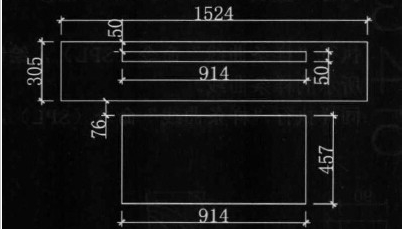

2、执行矩形命令和移动命令(M),绘制出如图所示图形。

CAD怎么画钢琴平面图

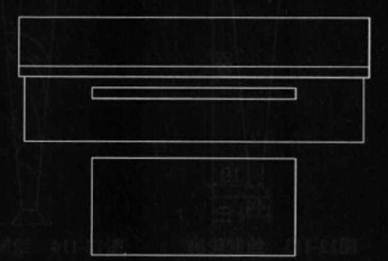

3、执行移动命令,按[F8]键打开“正交”模式,捕捉上一步绘制的矩形中点,将二部分直角矩形图形组合在一起。

CAD怎么画钢琴平面图

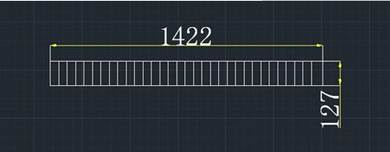

4、执行“矩形”命令(rec),绘制一个1422mmX127mm的直角矩形,执行分解命令(X)将直角矩形对象进行找散操作;再执行“偏移”命令(O),将竖线依次向右偏移44mm的距离,从而完成钢琴轮廊的绘制。

CAD怎么画钢琴平面图

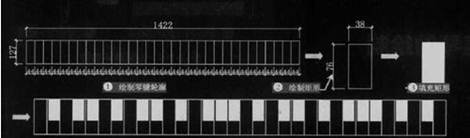

5、执行“矩形”命令,绘制一个38mmX76mm的直角矩形,再执行“图案填充”命令(BHA),选择预定义,填充图案为“solid”,对矩形对象进行填充,最后执行复制命令(co),将填充好的矩形图案复制到图中所示的位置。

CAD怎么画钢琴平面图

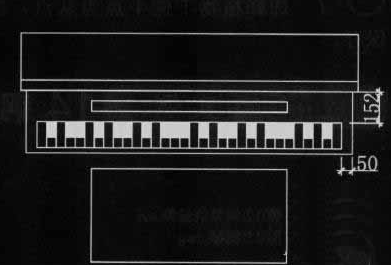

6、执行“移动”命令,将钢琴琴键移动到图中所示的位置,从而完成钢琴的绘制。

CAD怎么画钢琴平面图

以上就是CAD绘制钢琴的步骤,希望大家的喜欢。
