中望CAD偏移方式详解

CAD偏移方式详解

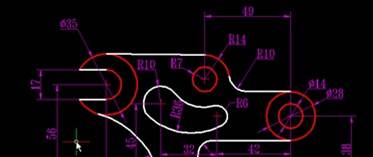

在绘制同心圆、圆弧时，偏移是一项很好用的功能，在实际设计中有很广泛的应用，比如，下图中红色部分就是偏移的典型应用。

下面介绍偏移功能的使用方法。

1、单击“偏移”功能图标，或输入O，回车。

2、从软件所给出的提示可以看出， CAD提供两种偏移模式——距离和通过。

所谓“通过”，就是在图中线偏移后会通过指定的点。出现上述提示时，我们可以直接输入偏移距离，也可以直接回车，或输入T后回车，利用图中其他图中某个点作为偏移的参考点。

3、输入“T”并回车，选择“通过”方式。

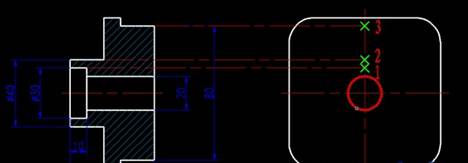

4、CAD要求用户选择对象，只需选择下图中的红色圆即可。

5、CAD提示指定通过点时，直接选择点1即可。

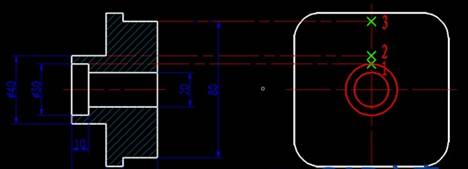

6、指定偏移点后，偏移的效果如下图所示。

用相同的方法，可以偏移出通过点2、3的圆。

总结：当我们要绘制的图形与图中现有图形平行时，我们就可以使用偏移命令，而无需重新绘制图形，不仅圆、直线是如此，多段线、样条曲线也可以偏移。
