如何用中望CAD线性标注方式标注直径尺寸
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介如何用CAD线性标注方式标注直径尺寸 在轴的零件图标注中,往往需要用线性标注方式标注,但是为了表达此零件是轴类零件,一般标注都需要用线性标注方法标注直径尺寸。 在此类零
如何用CAD线性标注方式标注直径尺寸
在轴的零件图标注中,往往需要用线性标注方式标注,但是为了表达此零件是轴类零件,一般标注都需要用线性标注方法标注直径尺寸。
在此类零件的标注,一般可以用两种方法去标注:
1、先用线性标注方式标注尺寸,然后修改标注尺寸在尺寸数字前加%%c(直径表达符号)
此方法是最笨也是最慢的方法,输入ED命令,选择需要修改的尺寸,在<>前加%%c,如图:
2、设置标注样式。建议采用此方法
输入命令“d”弹出标注样式对话框,新建,输入新样式名,用于“直径标注”,继续

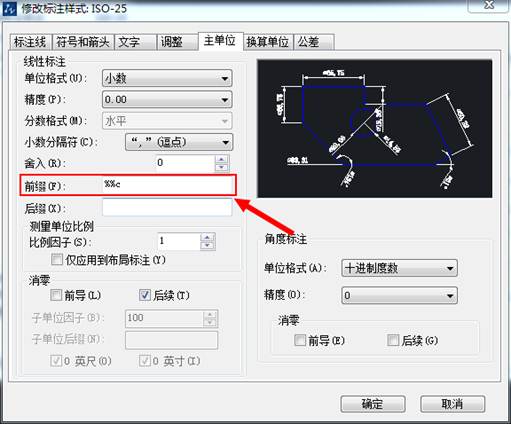

进入“主单位”对话框,在前缀后输入%%c,如图:

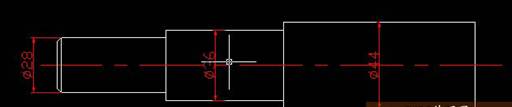

确定,在点击线性标注,此时尺寸前就会带有Φ,如图:
