在中望CAD中如何标注钝角？

在CAD中如何标注钝角？

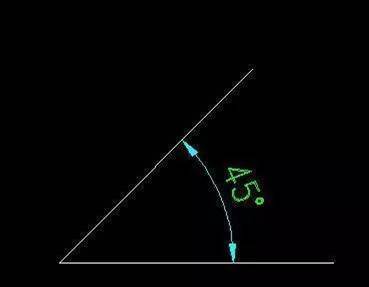

我们在使用CAD打开角度标注命令时习惯性地会选择形成夹角的两条边然后标注出两角之间的角度，而且一般是锐角，如图：

那么，如何标注出两条线间的钝角呢？具体操作如下：

快捷键DAN回车或点击角度标注命令，命令行会提示：

注：这里不用选择，直接回车也就是“指定顶点”

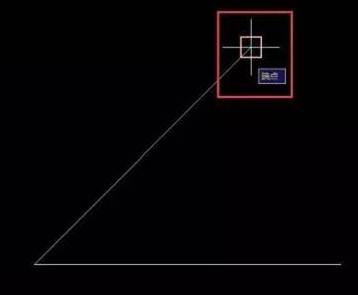

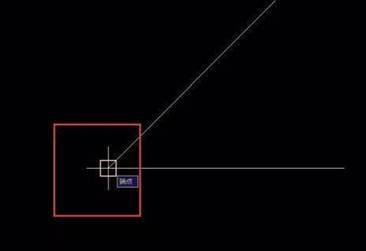

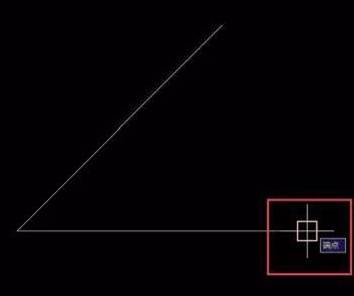

按提示分别指定角的顶点、指定角的第一个端点、指定角的第二个端点，

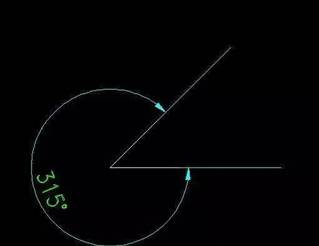

成品如下图同样的一个图形不再标注出45°而是标出钝角315°

说明：输入标注角度命令dimangular（快捷键缩写DAN）后，不选择对象，直接回车“指定顶点”，按命令提示操作即可。
