中望CAD带属性的块的创建方法

CAD带属性的块的创建方法

块的属性是作为一些符号的可变文字的对象，可以用来预定文本位置、内容及一些数值，下面我就以加工表面粗糙度的符号作为例子，大家都知道这个符号上面的数字经常会变，为了作图的方便经常建立一个带属性的块。

1、打开中望CAD，绘出加工表面粗糙度的符号，如图：

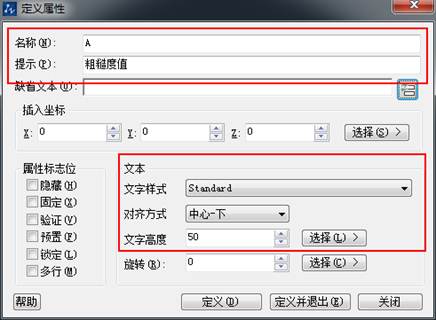

2、绘图——块——定义属性，弹出属性定义对话框，分别输入标记项，提示项，值，插入点位置，字体大小等，如图：

注意：拾取点选取中点位置，对正项选择中下。

3、确定，这个属性的块就定义完毕，如图：

此时的A，双击它就可以修改数值。例如将A改为6.3，A的位置就显示6.3。

4、然后创建块，写入块，插入块

以上就是带属性块的创建方法，希望大家的喜欢！
