如何解决修剪过程中没有边界线隔开但是修剪时还会出现分段修剪？

如何解决修剪过程中没有边界线隔开但是修剪时还会出现分段修剪？

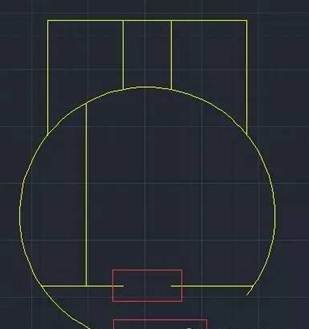

在修剪下图时，本来是要把红框内的直线和圆弧修剪掉，

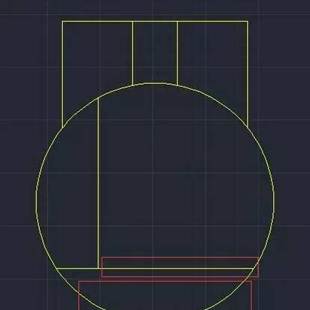

但是在执行修剪命令TR并两次回车后发现点击要修剪掉的图元会出现以下现象，这是为什么呢？

这是因为在修剪选项里选择了下面这个边选项里的延伸，导致会出现隐含边延伸的情况，只要上下有延伸线能隔开这段线条那么延伸线也可以作为修剪的边界线。

修改方法就是在修剪命令的边选项里修改为不延伸，修改后再修剪此图tr两次回车后先点击圆弧再点击直线的结果，如下图：
