CAD二维图形存在Z坐标怎么解决

CAD二维图形存在Z坐标怎么解决

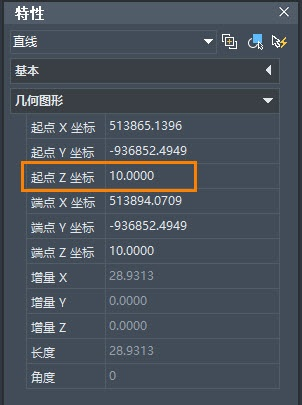

CAD能够用于二维图形和三维图形的绘制，因此存在空间坐标，一般绘制二维图形的时候，Z坐标为0，但是有些小伙伴可能遇到绘制时，有些图形出现Z坐标，也就是图形变成了空间范围，这是什么原因呢？应该如何解决？

 原因分析：

系统变量【ELEVATION】中设置了标高值，导致绘制的图形存在Z坐标，或者原有图形有Z坐标，利用捕捉辅助绘图时，捕捉到了图形的Z坐标，所以绘制的图形存在Z坐标。

解决方案：

1.在命令行输入【ELEVATION】，设置其值为【0】。

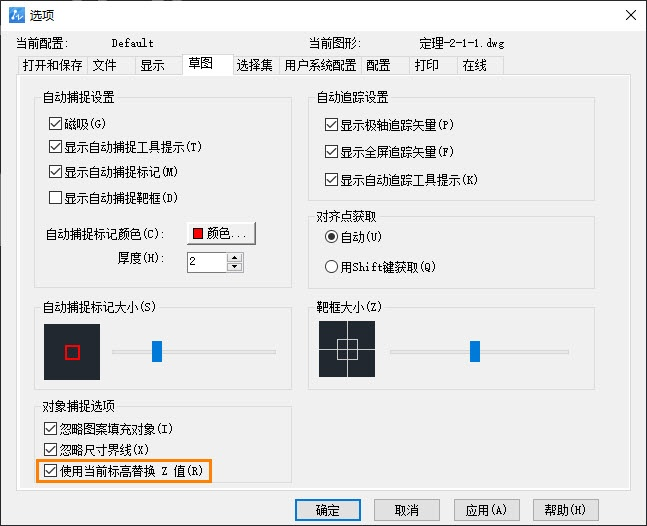

2.点击上方菜单栏的【工具】——【选项】，在弹出的对话框，进入【草图】窗口，勾选【使用当前标高替换Z值】，避免捕捉到Z坐标点的情况。

这种方法只能让后续绘制的图形不再出现Z坐标，之前绘制的图形不会发生变化。

以上就是CAD平面绘图时图形存在Z坐标点的情况，希望对大家有所帮助。
