如何在中望CAD中快速画多个圆的中心线

如何在CAD中快速画多个圆的中心线

今天给大家介绍一下CAD中圆的中心线的画法，具体步骤如下：

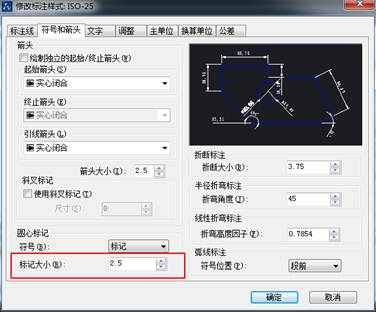

1、首先在cad命令行中执行命令DIMCEN，确认并执行命令，对圆心标记功能进行参数的对应设置，这个参数可根据自身需要将其设置成正数、负数或者0。如果设置为正数，就表示中心线的一半长度；也可以通过标注样式设置圆心的标记的大小，如下图：

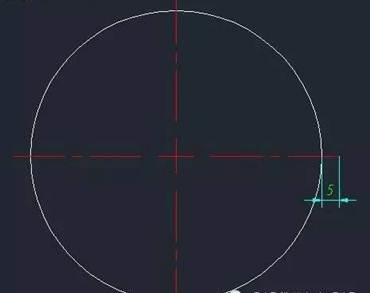

圆心标记设置为5时的标注结果如下：

设置为0就表示没有中心线；

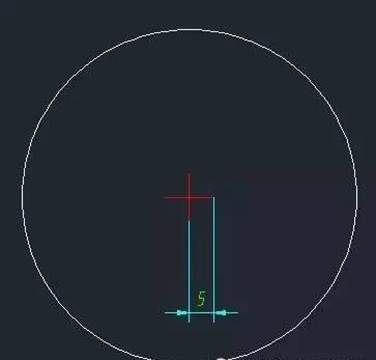

如果为负数那就表示超出了边界的长度，但是当负数的值超过半径的一半时，那么其值也可以表示中心线的一半长度。设置为-5时标注的结果即为超出圆形5毫米。

2、命令行中输入并执行圆心标记命令DCE

3、根据命令行提示用鼠标点击选择需要进行中心线绘制的圆或圆弧等目标对象了，这时可以看到中心线被绘制出来了。

4、按下键盘上的空格，可以进行下一个圆的中心线绘制。

这种情况就是针对CAD基础工具应用中有多个圆或圆弧需要进行中心线绘制时比较快捷的一种方法，如果对单个圆或圆弧直接用直线等工具更快捷一些。
