CAD利用直线绘制长方体轴测图

 根据轴测投影的性质，若两直线在空间相互平行，则它们的轴测投影仍相互平行，所以凡和坐标轴平行的直线，它的轴测图也一定和轴测轴平行。由于3 个轴测轴与水平方向所成的角度分别为30°、90°和150°，所以立体上凡与坐标轴平行的棱线，在立体的轴测图中也分别与轴测轴平行。在绘图时，可分别把这些直线画成与水平方向成30°、90°和1500°的角。对于一般位置的直线(即与3 个坐标轴均不平行的直线)，则 可以通过平行线来确定该直线两个端点的轴测投影，然后再连接这两个端点的轴测图，组成一般位置直线的轴测图。

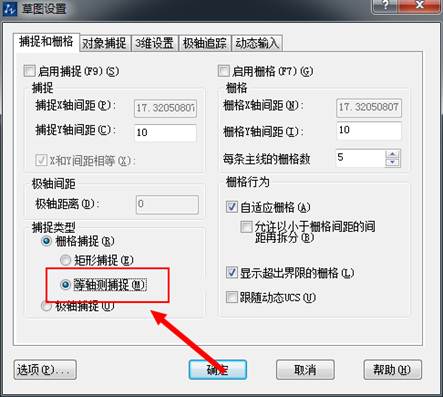

1.CAD采用前面所讲的方法设置好等轴测环境，按【F8】键打开正交捕捉。

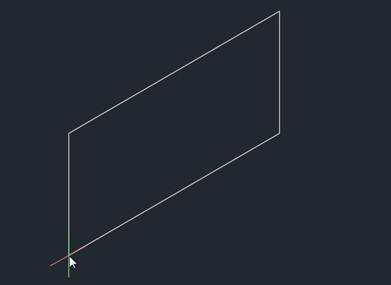

2.按功能键【F5】切换到右视平面，首先绘制长方体的右视平面，在命令行输入【L】直线命令，在绘图窗口中单击鼠标捕捉一点，如图所示。

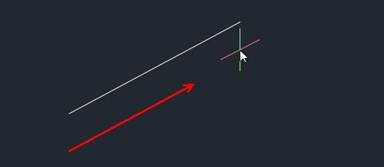

3.先将光标移动至30°方向，然后输入100并按空格键。

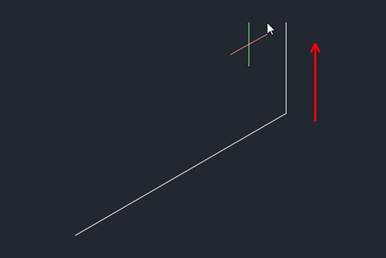

4.将光标移至90°方向，然后输入50并按空格键。

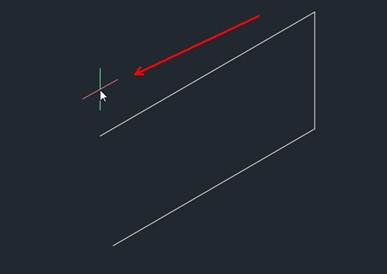

5.将光标移至210°方向，然后输入100并按空格键。

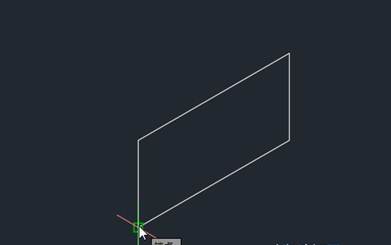

6.在命令提示下选择“闭合”，绘制长方体的右视平面如图所示。

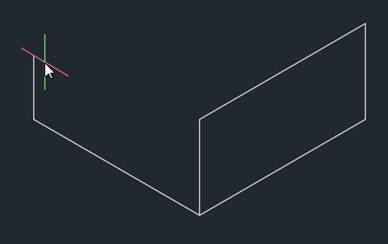

7.下面绘制长方体的左视平面。按功能键【F5】切换到左视平面；在命令行输入【L】直线命令，在绘图窗口中单击鼠标捕捉一点，如图所示。

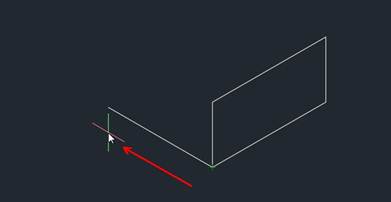

8.将光标移至150°方向，然后输入100并按空格键。

9.将光标移至90°方向，然后输入50并按空格键。

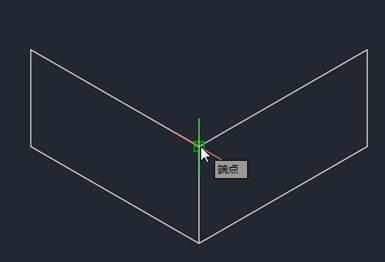

10.最后在绘图区域捕捉如图所示的端点单击鼠标，按空格键完成绘制长方体的左视平面。

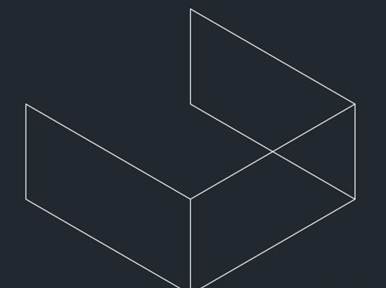

11.复制一份左视平面到目标位置，绘制效果如图所示。

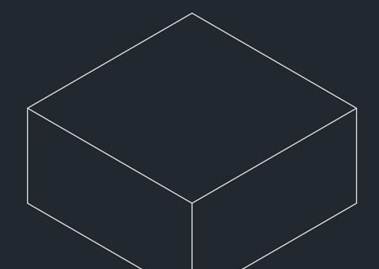

12.绘制出俯视平面上的直线，然后删除被遮挡住的直线，最终效果如图所示。
