用中望CAD如何绘制函数曲线

用CAD如何绘制函数曲线

CAD的精确控制能力和矢量作图非常厉害，Excel的数据处理能力很了不起，把两者结合起来我们就可以在中望CAD里画出各种各样的曲线了。这里以数学函数曲线为例。

一、以三角函数y=sinx为例。

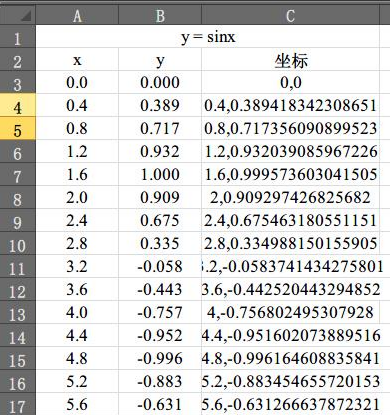

1、在A列从0开始以步长0.4（可自行调节）取若干个横坐标；在B3单元格输入“=SIN(A3)”，不包含引号，回车；在C3单元格输入“=A3&","&B3”，不包含引号，回车；同样方法填充B、C列其它单元格。

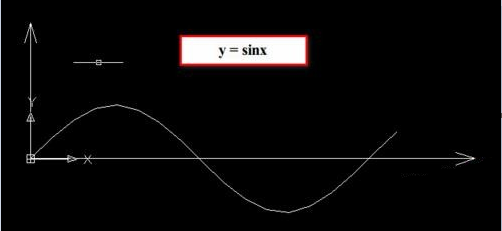

2、选中C列中的坐标值，Ctrl+C复制；在中望CAD中输入“PL”命令，回车；提示输入坐标值时Ctrl+V粘贴，回车；大功告成，同样方法可以绘制其它函数的图像。

二、函数图像举例

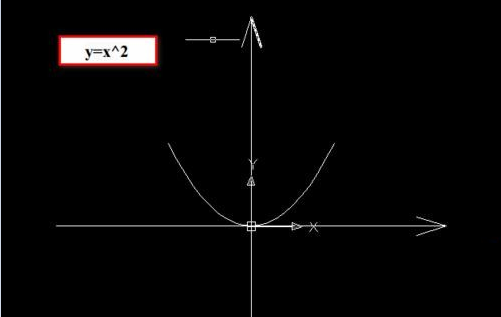

1、y=x^2

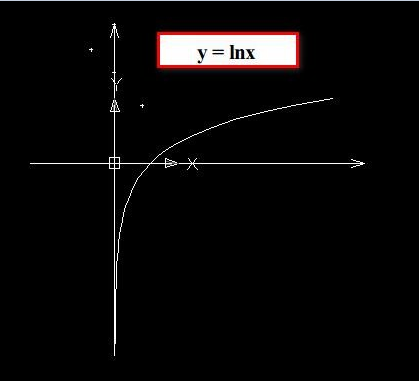

2、y=lnx

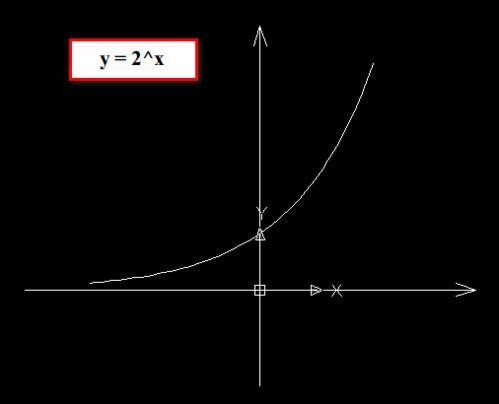

3、y=2^x

注意事项：

计算公式里的符号要在英文状态下输入。
