前面我们讲到了不少使用CAD软件画画的技巧，今天我们给大家带来的是用CAD画荷花的教程，希望对大家有所帮助。

1、打开中望CAD2019软件。

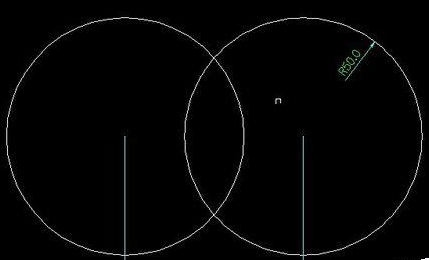

2、绘制两个半径为50mm的圆，圆心在一条直线上，且圆心之间的距离为75mm，如图所示。

3、用直线连接两圆的二个交点，并用修剪命令修剪，如图所示。

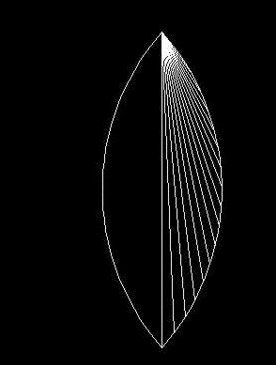

4、用ar（阵列）命令，然后选择“环形阵列”，选择对象为步骤3中的直线，中心点为直线最上方点，项目总数为16，填充角度为35°，然后点确定，得到如图所示的阵列图形。

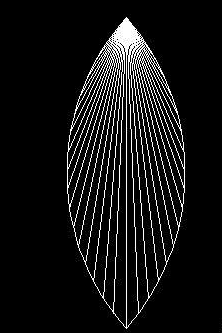

5、用tr修剪命令，修剪掉圆之外的线段，如图所示。

6、用mi镜像命令，镜像阵列修剪后的线段，得到如图所示的花瓣。

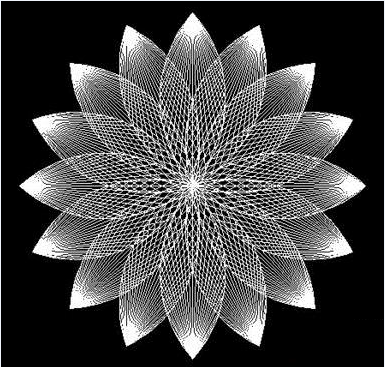

7、用ar（阵列）命令，然后选择“环形阵列”，选择对象为步骤5所示的花瓣，中心点为花瓣最上方点，项目总数为16，填充角度为360°，然后点确定，得到如图所示的荷花。
