绘制中望CAD排水系统图纸隔膜阀的方法

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介绘制CAD排水系统图纸隔膜阀的方法 1、先用矩形工具绘制一个长100,宽50的矩形。在矩形内画出对角线; 2、用快捷键【x】拆分矩形;删除矩形两条长边; 3、在矩形对角线相交处画一个

绘制CAD排水系统图纸隔膜阀的方法

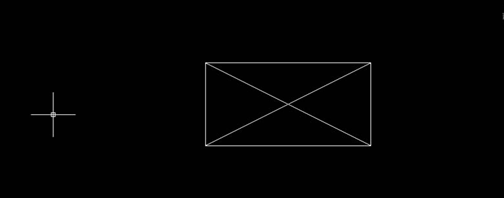

1、先用矩形工具绘制一个长100,宽50的矩形。在矩形内画出对角线;

绘制CAD排水系统图纸隔膜阀的方法

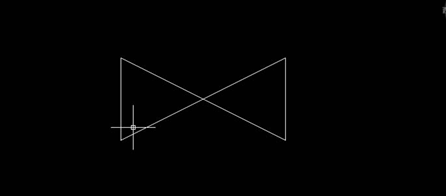

2、用快捷键【x】拆分矩形;删除矩形两条长边;

绘制CAD排水系统图纸隔膜阀的方法

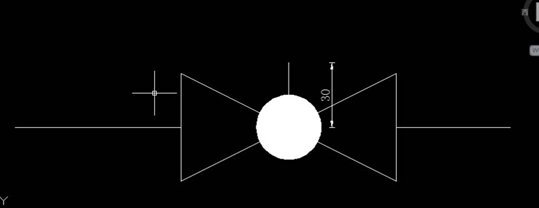

3、在矩形对角线相交处画一个半径15的圆,将圆填充黑色,连接管线;

4、在圆的圆心画一条长30的竖线;

绘制CAD排水系统图纸隔膜阀的方法

5、在竖线顶端两侧各画上长15的线。

绘制CAD排水系统图纸隔膜阀的方法

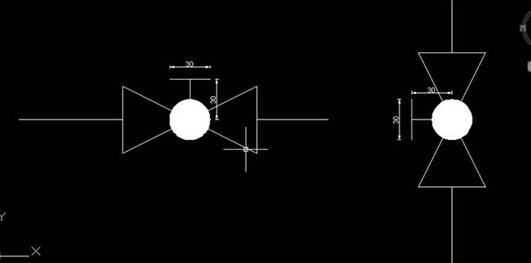

6、方向旋转即可,大小可以等比例缩放。这就是给排水中的隔膜阀绘制。

以上就是CAD隔膜阀的绘制方法,希望大家喜欢,请继续关注中望CAD官网。
