中望CAD三维零件模型怎么建模
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介CAD三维零件模型怎么建模 CAD除了二维绘图功能,还具备三维造型能力,使用CAD可以很方便地建立物体的三维模型。那CAD怎么建模三维模型呢?今天我们来看看CAD建模三维零件的方法,下
CAD三维零件模型怎么建模
CAD除了二维绘图功能,还具备三维造型能力,使用CAD可以很方便地建立物体的三维模型。那CAD怎么建模三维模型呢?今天我们来看看CAD建模三维零件的方法,下面是详细的教程。
1、打开CAD软件,并新建图形,将视图设置为西南等轴测,再利用UCS命令,将视图沿Y轴旋转90度

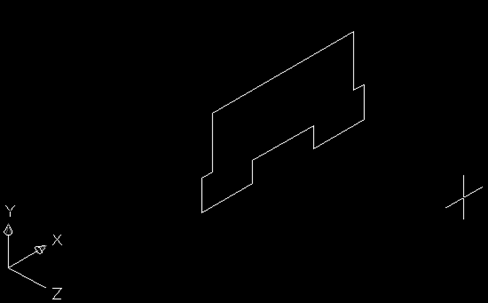

2、绘制基本图形,再使用面域命令将图形转化为面域

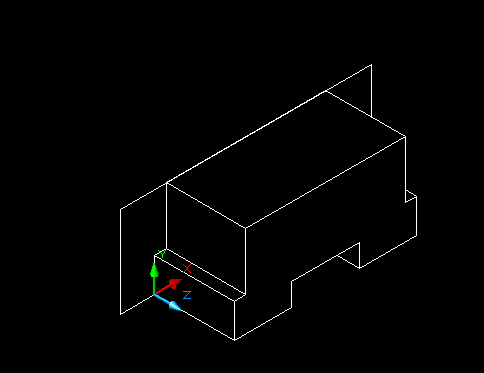

3、使用拉伸命令,将面域沿Z轴方向拉伸为实体

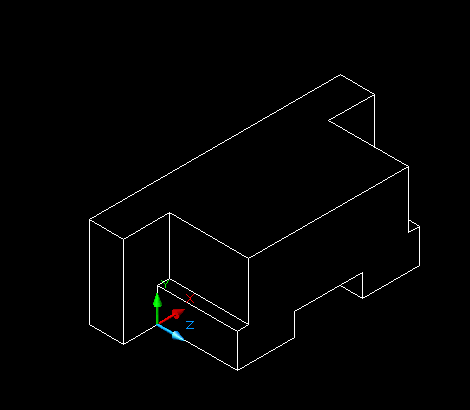

4、将坐标系设置在实体面上,并绘制图形形成面域

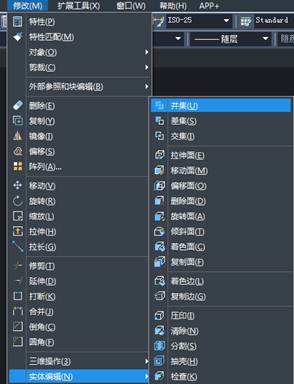

5、将面域拉伸成实体,再利用三维编辑的并集,将两个实体合并为一个整体

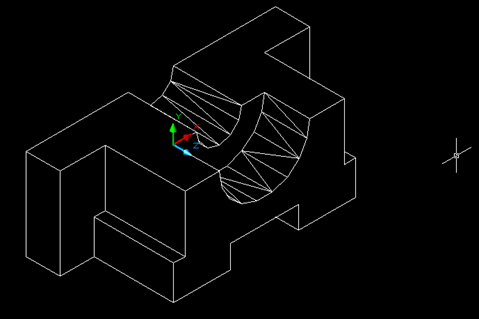

6、利用差集命令绘制两个半圆

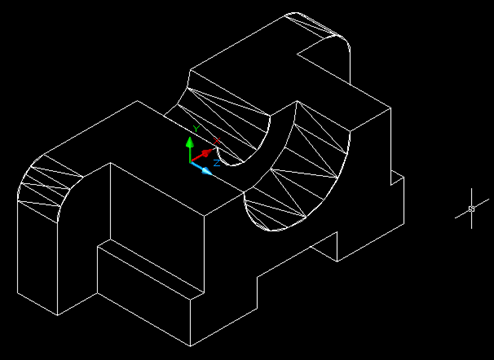

7、将棱角边进行倒圆角

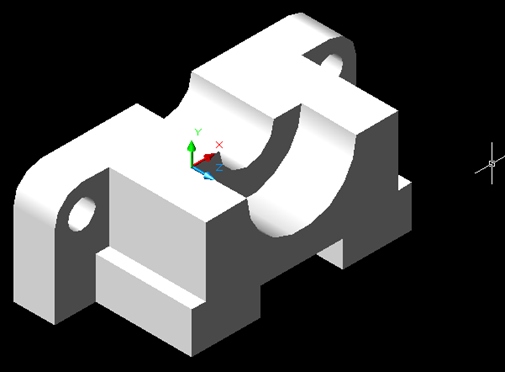

8、再利用差集命令绘制圆孔,得到最终的三维建模图形
以上就是cad建模三维实体零件的教程,大家着手尝试一下吧。
