中望CAD中三维对象怎么设置四视图？

本文转载来源：zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载，请跟我们联系，我们立即删除文章。2021-05-08

简介CAD中三维对象怎么设置四视图？想要在CAD中设置三维对象的四视图，要如何设置呢？小编教大家设置四视图的方法，下面是详细的教程。 1、打开一个三维实体的文件，当前视图为西南

CAD中三维对象怎么设置四视图？

想要在CAD中设置三维对象的四视图，要如何设置呢？小编教大家设置四视图的方法，下面是详细的教程。

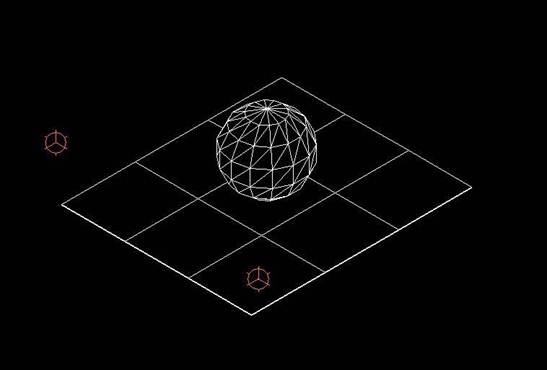

1、打开一个三维实体的文件，当前视图为西南视图。

CAD中三维对象怎么设置四视图？

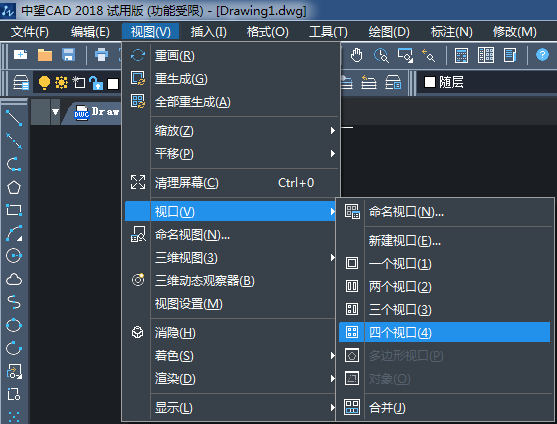

2、选择视图菜单，在视口选项里选择四个视口。

CAD中三维对象怎么设置四视图？

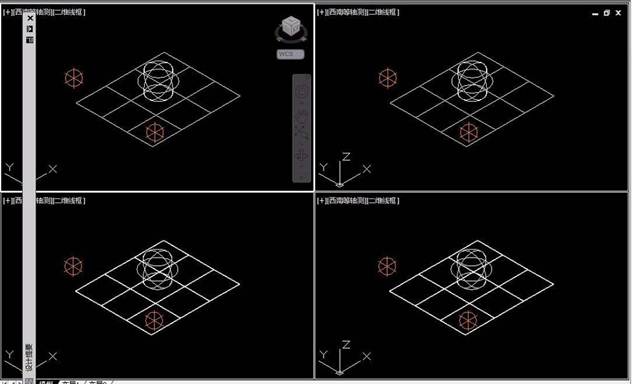

3、显示的四视图效果如下所示。

CAD中三维对象怎么设置四视图？

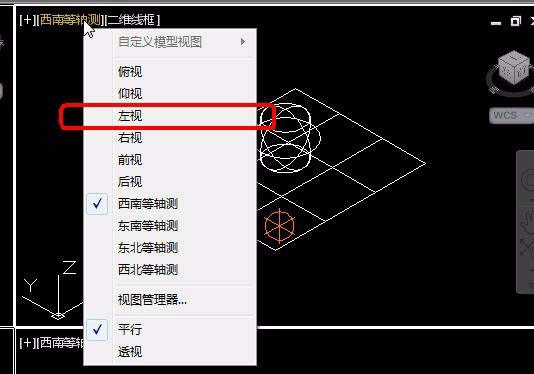

4、点击视图左上角的视图名称，依次将视图名称改为三视图的名称，右下角的视图保持西南视图。

CAD中三维对象怎么设置四视图？

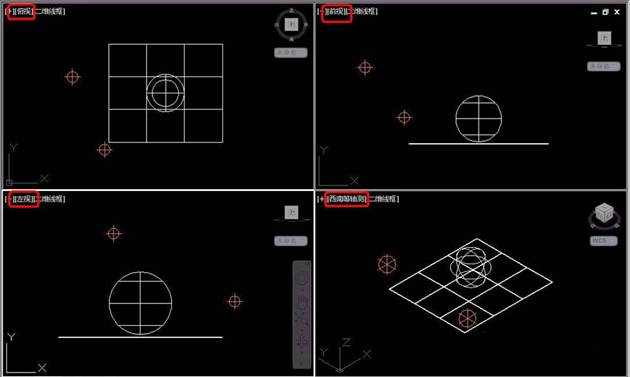

5、最终效果如下图所示。

CAD中三维对象怎么设置四视图？

简单几步就设置完成了，有需要的朋友可以参考以上步骤。
