CAD绘制挤出机螺杆平面图的教程

CAD怎么绘制挤出机螺杆平面图？挤出成型设备主要包括主机和辅机两大部分。主机称为挤出机，由挤压系统螺杆、机筒)、加料装置等组成。螺杆作为挤出机的心胜，对挤出机产品的质量和产量有着非常重要的影响。cad中想要绘制一个零件的平面图，该怎么绘制呢？今天我们就来看看CAD绘制挤出机螺杆的教程。

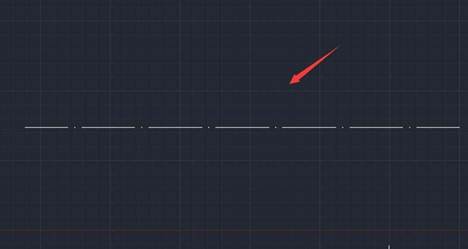

1、打开CAD软件，将线型设置为点画线，设置好线型以后再找到【绘图】直线命令，使用直线命令画出一条点画线作为中心线，如图所示。

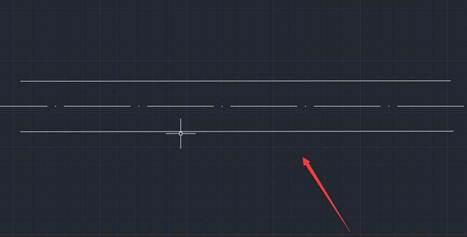

2、再将线型设置为实线，在中心线的上下各画出一条直线，如图所示。

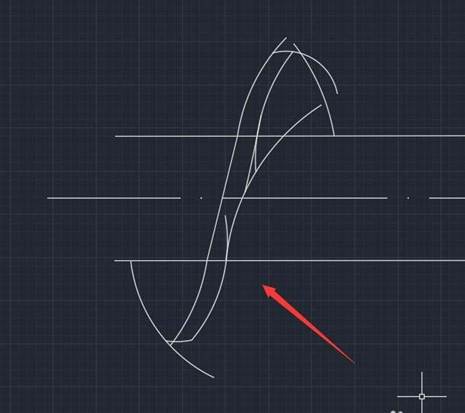

3、再在菜单【绘图】里找到圆弧命令，使用圆弧命令，在图中画出如图所示圆弧线。

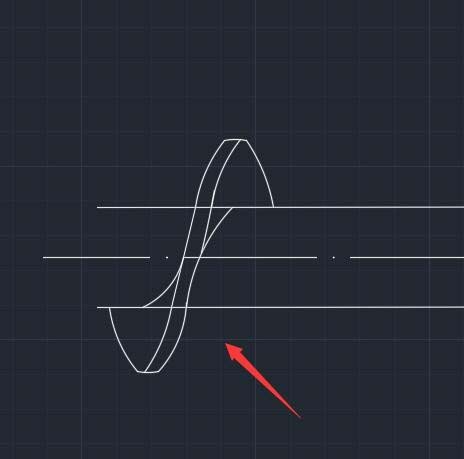

4、绘制好圆弧线以后，在菜单【修改】里找到修剪命令，点击修剪命令，将多余的线进行删除，如图所示。

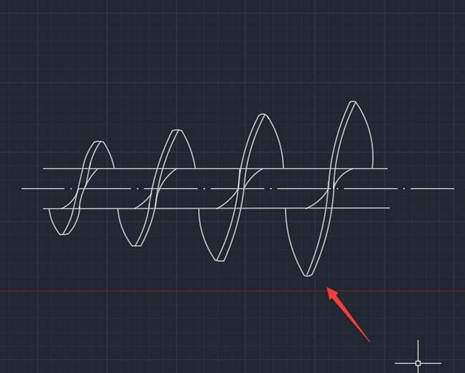

5、再重复执行以上的步骤进行操作，这样我们的挤出机螺杆的图形就画好了，如图所示。

这样挤出机螺杆的平面图就绘制完成了，很简单，大家可以动手画一下。
