中望CAD图纸中怎么绘制排水球阀

CAD图纸中怎么绘制排水球阀

cad中想要画一个排水的水阀，该怎么画呢？下面我们就来看看CAD球阀的绘制方法，大家可以参考一下。

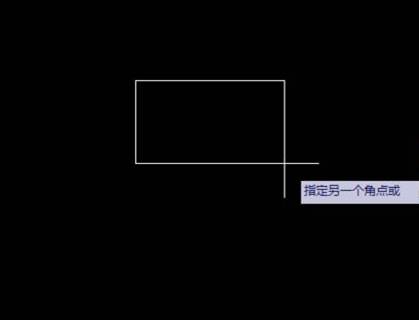

1、先用矩形工具绘制一个长100，宽50的矩形。

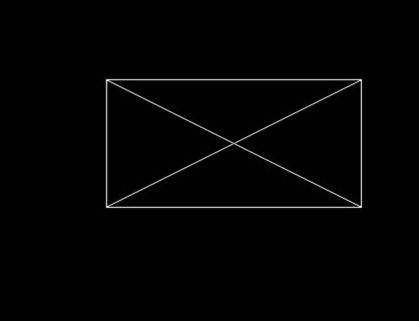

2、在矩形内画出对角线；

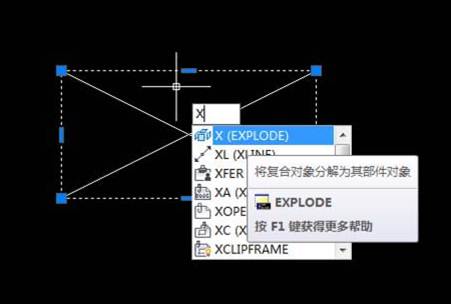

3、用快捷键【x】拆分矩形；

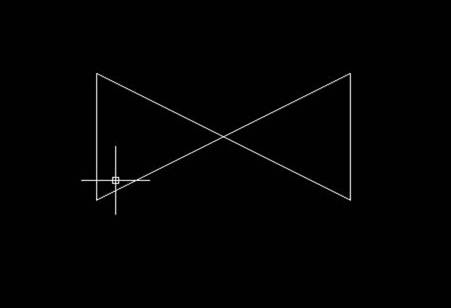

4、删除矩形两条长边；

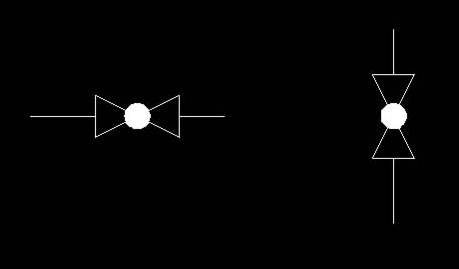

5、在矩形对角线相交处画一个半径15的圆，将圆填充黑色。连接管线即可；

6、方向旋转即可，大小可以等比例缩放。这就是给排水中的球阀绘制。

以上就是CAD绘制球阀的教程方法，很简单，大家可以尝试画一下。
