一座建筑物是否美观,很大程度上决定于它在主要立面上的艺术处理,包括造型与装修是否优美。在设计阶段中,立面图主要是用来研究这种艺术处理的。在施工图中,它主要反映房屋的外貌和立面装修的做法。CAD图纸中常常要绘制立面图,该怎么操作呢?今天小编给大家介绍立面图的绘制方法,下面是详细的教程。

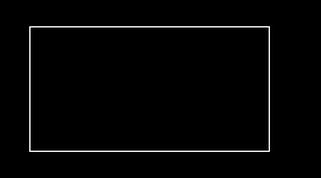

1、先绘制一个二维长方体,设置好长宽;

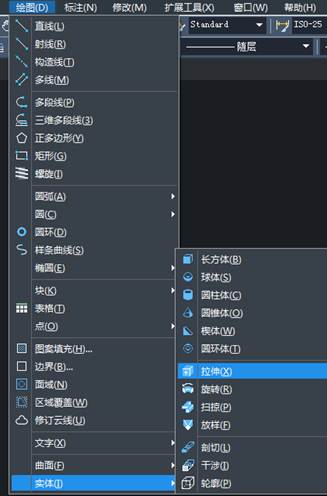

2、在工具栏选择“绘图”→“实体”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。

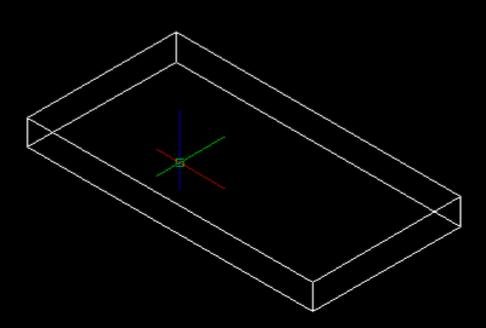

3、选择“视图”→“三维视图”→“东南等轴测”→得到如下图形;

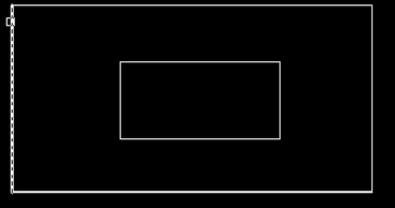

4、如果在矩形上面想再画个圆柱,则先点击“视图”→“俯视图”→再用绘图工具绘制一个矩形;
5、在工具栏选择“绘图”→“实体”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成立方体。

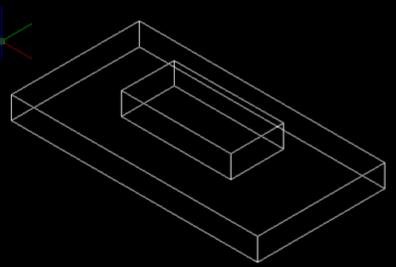

6、选择“视图”→“三维视图”→“东南等轴测”→得到如下图形;

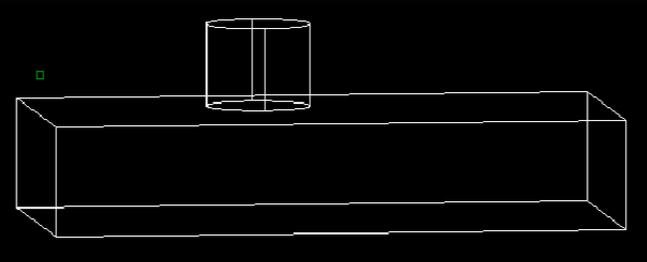

7、绘制好图后,选择“视图”→“动态观察”→“受约束的动态观察”→移动得到想要的侧视效果,保存,再打开图时则是下图效果。如下图所示;
以上就是CAD绘制立面图的方法,希望大家喜欢!
