CAD怎么绘制各种云线

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD怎么绘制各种云线 CAD怎么绘制各种云线?CAD中绘制云线时控制不住鼠标,画不出好看的云线,该怎么办呢?今天小编给大家介绍CAD绘制云线的技巧,下面来看看具体

CAD怎么绘制各种云线



CAD怎么绘制各种云线?CAD中绘制云线时控制不住鼠标,画不出好看的云线,该怎么办呢?今天小编给大家介绍CAD绘制云线的技巧,下面来看看具体的操作方法。

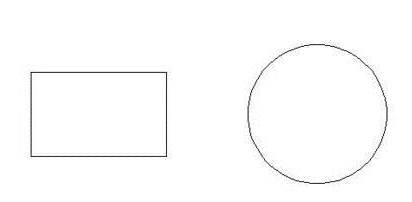

1、首先,我们先画出一个矩形和圆,rec快捷键可以画出矩形,c快捷键画出圆。如下图所示

CAD怎么绘制各种云线

2、revc(云线快捷键),空格,a(弧长),空格,输入最小弧长,空格,输入最大弧长,本例中设最小弧长为10,最大弧长20.



3、o(对象),空格,选择对象,即我们之前绘制的矩形和圆。

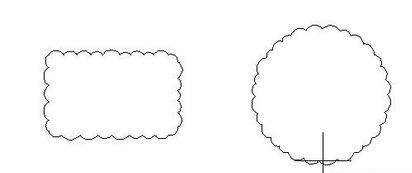

4、我们看一下,选择矩形和圆之后的不反转方向的效果。

CAD怎么绘制各种云线

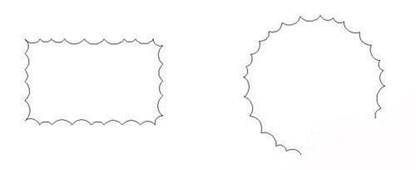

5、我们看一下,选择矩形和圆之后的反转方向的效果。

CAD怎么绘制各种云线



注意事项:

如果想做其他形状的,可以用pl多段线画出任意你想要的图形,之后利用上述方法操作即可
