CAD中圆角的应用



CAD绘图时圆角的应用非常广泛,功能也很强大,可以应用在圆角,也可以剪切、延长等。这里小编给大家介绍CAD中圆角的应用操作过程,下面是详细的教程。



一、利用圆角操作画腰型槽

1、打开CAD,画两条平行线;

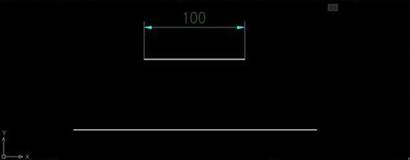

CAD中圆角的应用

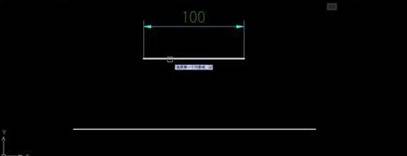

2、输入圆角操作快捷键“F”,如图选择第一条线;

CAD中圆角的应用

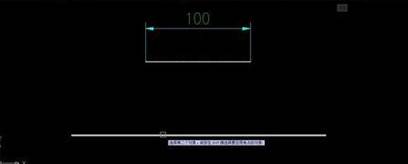

3、如图选择第二条线;则腰型槽一边圆角画好;

CAD中圆角的应用

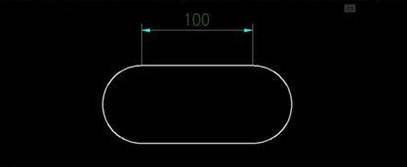

4、随后,在按同样的方法画另一边圆角。注意:腰型槽的长度有选中的第一条直线决定。

CAD中圆角的应用

二、利用圆角操作或倒角操作“剪切”

1、首先在CAD中画两条相交的直线,输入圆角命令并设置圆角半径R=0;选择第一条直线;(利用倒角操作剪切时,将其两个倒角长度设置为0,操作方法与圆角一致)

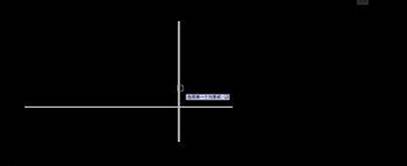

CAD中圆角的应用

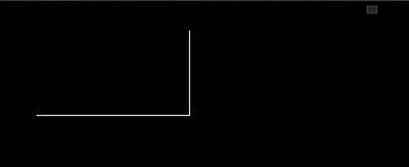

2、选择第二条直线;即可完成直线的剪切;



CAD中圆角的应用

三、利用圆角操作或倒角操作“延长”

1、在CAD中,绘制两条不相交并且不平行的直线,利用圆角或倒角即可延长至刚好相交;操作方法与上述相同;

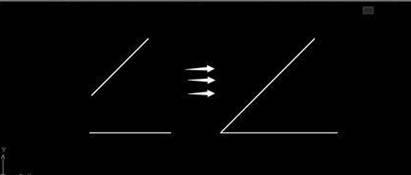

CAD中圆角的应用



以上就是CAD中圆角的应用方法介绍,很简单,大家可以尝试画一下.
