中望CAD怎么绘制指定长度的弧线
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介CAD怎么绘制指定长度的弧线 CAD中绘制圆弧很常见,但是要绘制指定长度的弧线,该怎么操作呢?这里给大家介绍CAD怎么绘制指定长度的圆弧的,下面是详细的教程参考.弧线的绘制,有个长度
CAD怎么绘制指定长度的弧线

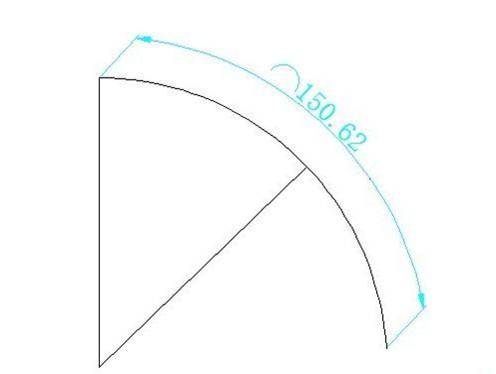

CAD中绘制圆弧很常见,但是要绘制指定长度的弧线,该怎么操作呢?这里给大家介绍CAD怎么绘制指定长度的圆弧的,下面是详细的教程参考.弧线的绘制,有个长度,但这个长度指的是弦长,并不是弧长。下面介绍如何绘制指定长度的弧线。比如我们要画一个半径是100,弧长是150.62的弧线。

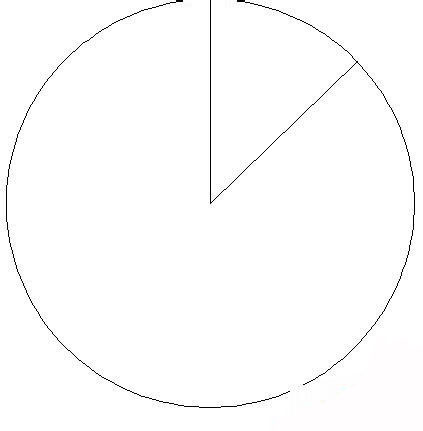

1、我们先绘制半径100的圆,然后我们随意画出线条方便修剪

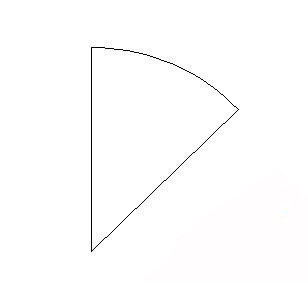

2、修剪掉弧线,得到一部分圆弧线。这时我们看如图,我们需要使用命令将现有的弧线变为我们制定的弧线

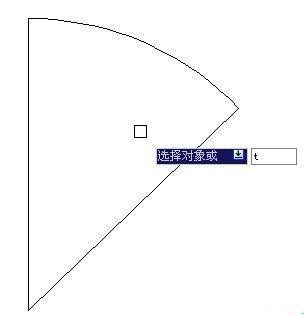

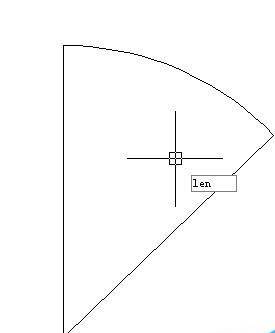

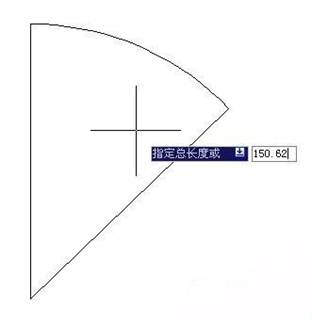

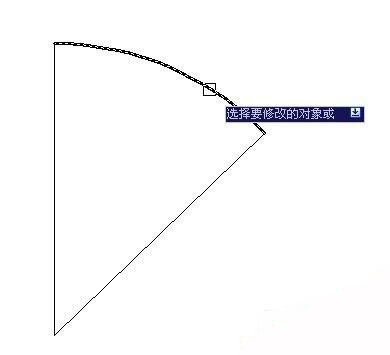

3、输入len回车,输入t回车,输入150.62回车,点击选中弧线,弧线就立刻变成我们要的弧线了。
以上就是CAD绘制指定长度圆弧的方法,希望大家喜欢。
