CAD怎么绘制一个橄榄球



CAD可以画各种规格杨的图形,包括二维的三维的,这里想要用CAD画一个立体的橄榄球,该怎么绘制呢?我们先画一个平面图,接着渲染形成一个立体的橄榄球,下面来看看大致的过程。

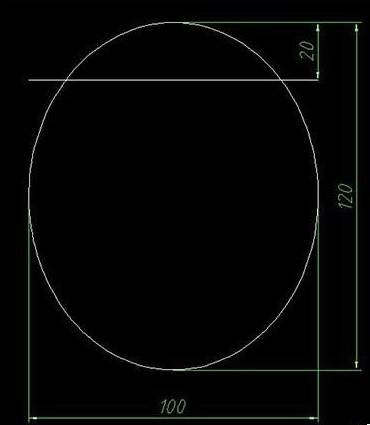

1、打开CAD软件,新建,画一个椭圆和一条直线,如图所示。

CAD怎么绘制一个橄榄球

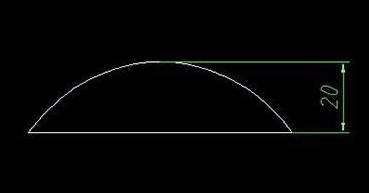

2、点击剪切——面域

CAD怎么绘制一个橄榄球

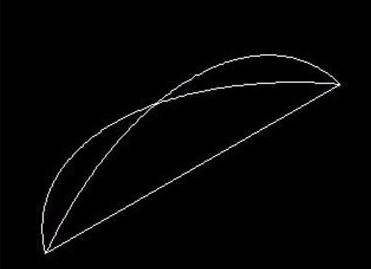

3、输入命令revolve,旋转90°成为实体。

CAD怎么绘制一个橄榄球

4、输入命令fillet圆角

CAD怎么绘制一个橄榄球

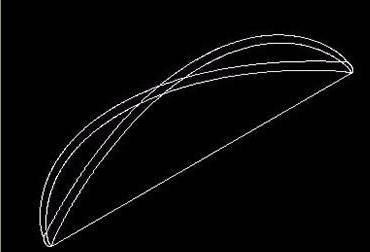

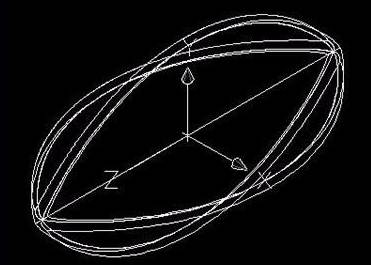

5、阵列(注意UCS)

CAD怎么绘制一个橄榄球

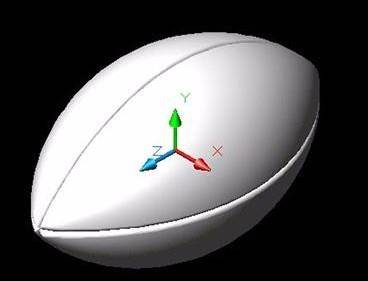

6、效果图

CAD怎么绘制一个橄榄球



以上就是CAD绘制橄榄球的教程,希望大家喜欢。
