中望CAD图形怎么按任意指定角度旋转

CAD图形怎么按任意指定角度旋转

CAD图形怎么按任意指定角度旋转？CAD制图时常常需要对图块进行旋转，但是旋转的角度又不一定是整数，任意比例缩放也可用进行任意角度旋转，但是最常用的还是下面要分享的这种方法。下面我们来看看cad中将对象进行任意角度旋转的方法。

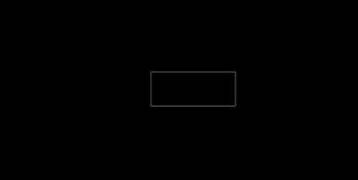

1、打开CAD，绘制需要旋转的图形。

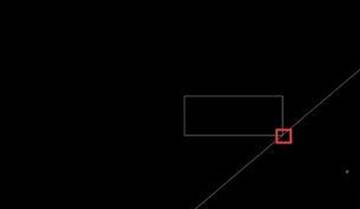

2、指定旋转后的角度。将需要旋转的图形移动到斜线上，使一个角点与其相交。

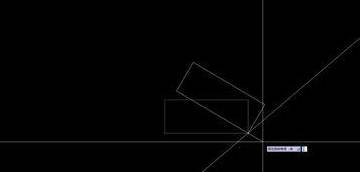

3、输入“RO”命令进行旋转。

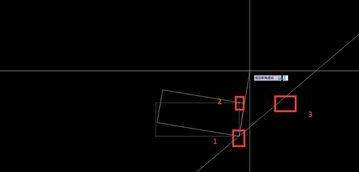

4、点击相交的角点后，输入"R"命令，按图示依次点击三个点。第三点可以点在直线的任意位置上。

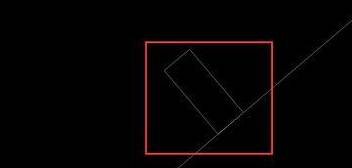

5、旋转后的图形如下。

以上就是CAD旋转任意指定角度的方法，希望大家喜欢。
