如何在中望CAD中设置则自动标上直径符号“Φ”

本文转载来源：zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载，请跟我们联系，我们立即删除文章。2021-05-08

简介如何在CAD中设置则自动标上直径符号“Φ” 本文教大家如何在CAD中设置自动添加直径符号“Φ”，具体方法请看正文： 1.若需要对图纸标注直径符号，可以在标注时加上前缀“%%c”,若所

如何在CAD中设置则自动标上直径符号“Φ”

本文教大家如何在CAD中设置自动添加直径符号“Φ”，具体方法请看正文：

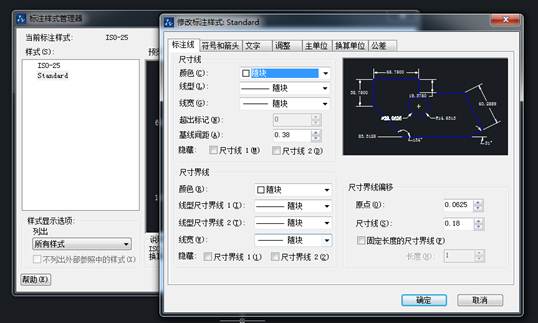

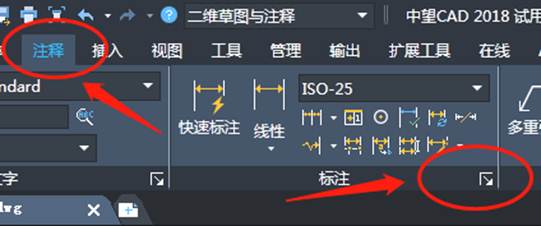

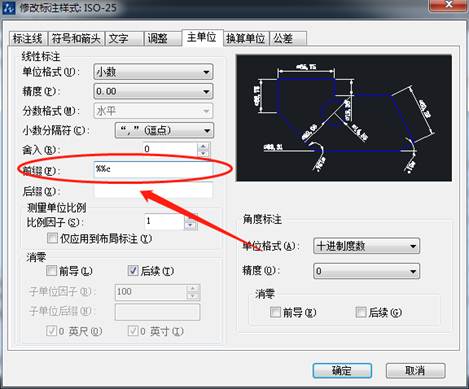

1.若需要对图纸标注直径符号，可以在标注时加上前缀“%%c”,若所标注的尺寸都要加上该前缀符号，可以在“标注样式”设置对话框里设置一下，在“前缀”栏里填上“%%c”，点确定后生效。

如何在CAD中设置则自动标上直径符号“Φ”

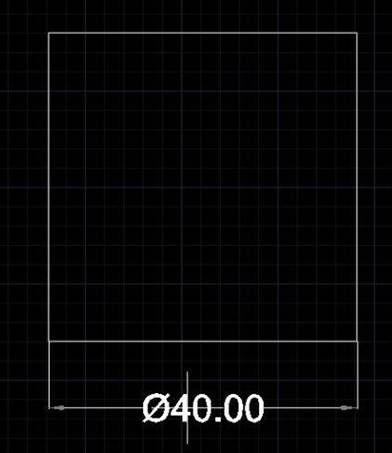

2.再对图中几何进行标注时，则直接标注出直径符号“Φ”。

如何在CAD中设置则自动标上直径符号“Φ”

以上就是如何在CAD中添加直径符号“Φ”的具体方法。
