在中望CAD中如何画六角螺母平面图

在CAD中如何画六角螺母平面图

在机械行业中，经常会画到螺母，但要如何绘制螺母呢?小编接下来为大家介绍一个简单的方法,有需要的朋友可以参考下.

1、首先,打开中望CAD软件，新建一个空白文件。

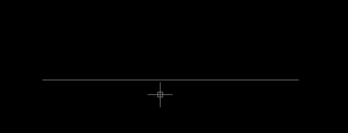

2、接着，画一条中心线

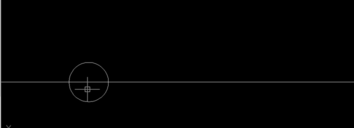

3、接着，画一个圆，直径ø34.92

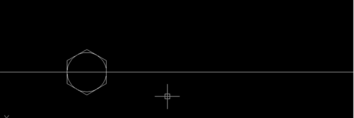

4、接着，画一个外切于圆的六边形

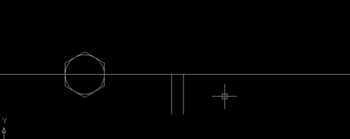

5、然后，在旁边画一条长度34.92的线段，并平移一份，平移距离为10.41

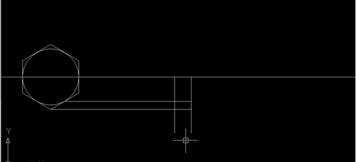

6、在六边形上画两条辅助线

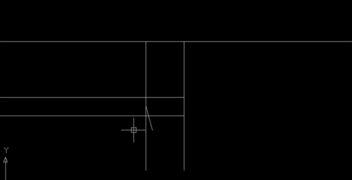

7、从34.92线段的中点处画一条75°角的线段，长度没有规定。

8、修剪多余的线段

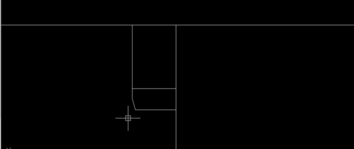

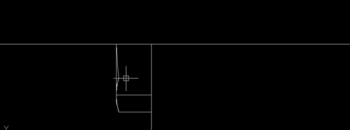

9、按下图使用镜像命令，然后画圆弧

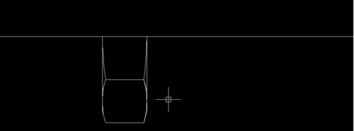

10、执行镜像命令，按下图方式镜像，然后修剪、删除多余的线段，并画一条直线将两边连接起来。

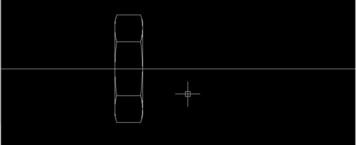

11、再镜像，以中心线为镜像线。这样六角螺母的侧面就画好了。如下图。

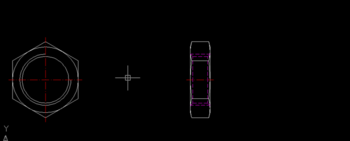

12、画上螺纹，并将中心线修剪，就有了下图中的效果。螺纹尺寸可以查螺纹表。
