如何用中望CAD绘制手柄

如何用CAD绘制手柄

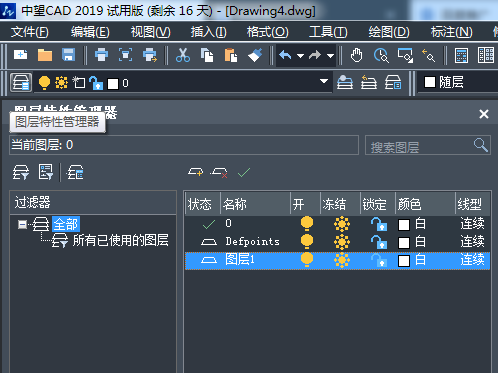

1.双击或者右键选择打开你的cad软件，本教程以中望CAD2019为例，设置好图层特性。

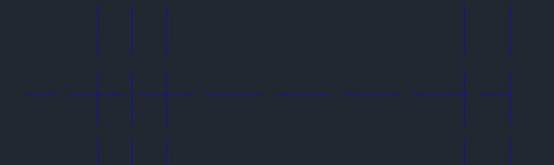

2.绘制水平中心线120mm，竖直50中心线mm。

将竖直中心线分别向左向右偏移7.5个单位，向右偏移82.5个单位。

将最右的中心线向左偏移10个单位。

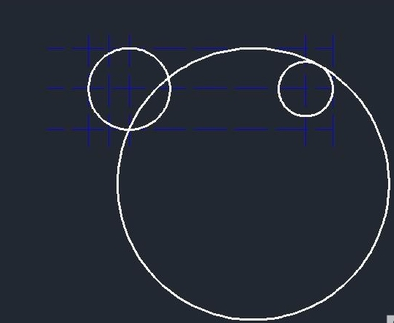

3.绘制2个半径分别为15和10的圆。

将水平中心线上下偏移15个单位。

使用相切相切半径绘制圆，半径为15mm。

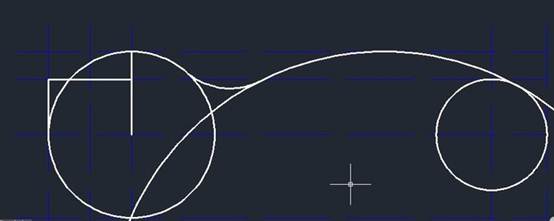

4.绘制圆角，圆角半径为12mm。

将水平中心线向上偏移10个单位。

绘制3条实线，如下图所示。

5.绘制半径为5的圆，在中心线的交点处。

修剪左边圆部分的线条。

修剪右边圆部分的线条，与上一步一样，使用修剪工具。

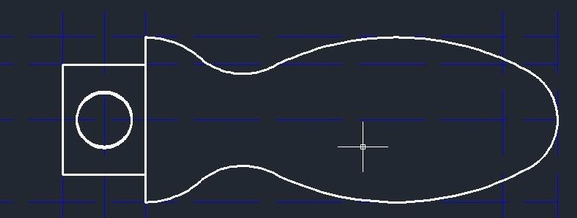

6.镜像所画的线条，就变成一个手柄。

删除多余的线条。就完成了手柄的绘制操作。

以上就是用CAD绘制手柄的详细教程，你掌握了吗？如果想要了解更多的有趣的绘图方法，可以持续关注中望CAD官网哦。
