如何识别中望CAD标注是否被修改

如何识别CAD标注是否被修改

如何识别CAD标注是否被修改?小编接下来提供三种方法识别标注尺寸是否有被修改,详细如下

1、

方法一：用燕秀工具箱

利用CAD的插件检测是最快捷和简单的，但前提是下载安装了燕秀工具箱

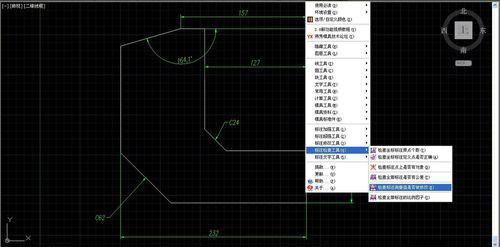

安装了燕秀工具箱后，如图,若有改动过的尺寸，燕秀就会将其改为红色

2、

方法二：用ED编辑查看尺寸

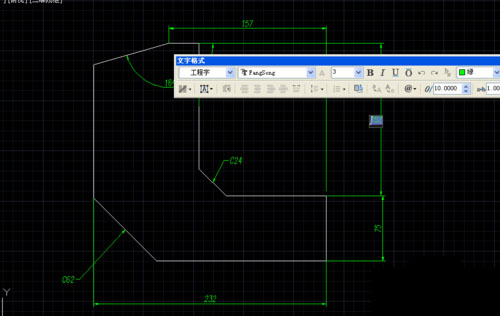

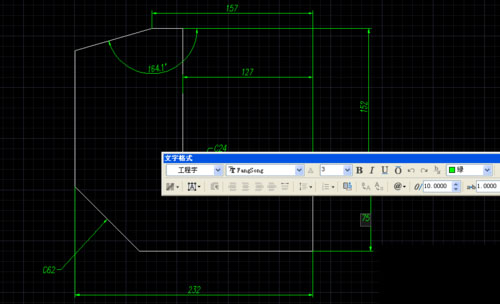

如果没有燕秀，而且尺寸不多。那就按快捷键"ED",再点相对应尺寸，没有改动过的尺寸呈蓝色,有改动则如图，属于可编辑状态

3、

方法三：放大或缩小图形

没有燕秀而且尺寸多，那就直接用放大和缩小而挑选

因为没改动的尺寸会形状更改而改变，改动则不会

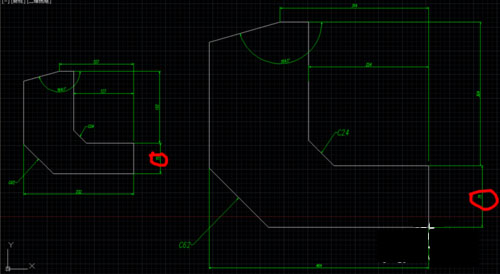

如图，复制一个图形放大2倍后，除改动过的尺寸其余都放大了
