中望CAD中如何旋转参照rotate命令

CAD中如何旋转参照rotate命令

旋转的参照功能主要用处，就是使两条线变平行，即转为相同角度实际在普通直接旋转时，也是有参照的，参照线就是X轴，即0度。那么该如何操作呢？有需要的可以浏览一下小编列举的方法，如下：

1、方法一：

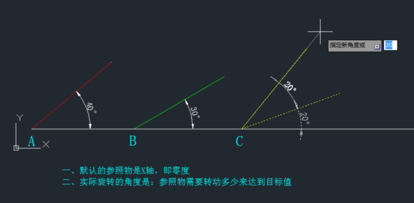

选目标线（黄线），点击旋转，选择基点（黄线C点），点参照（或输入R），选黄线两端（以自己为参照），点“点”选项（或输入P），选绿线两端（即转为绿线的角度）

2、方法二：

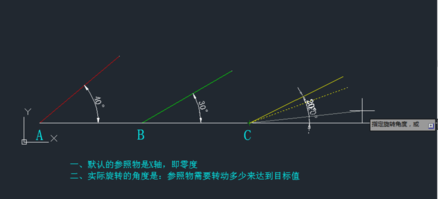

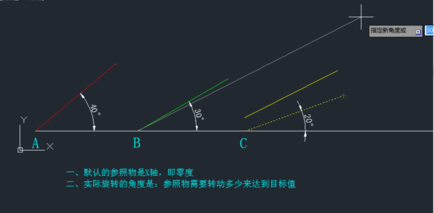

选目标线（黄线），点击旋转，选择基点（绿线B点），点参照（或输入R），选黄线两端（以自己为参照），点绿线另一端，完成

3、公式如下：

实际旋转的角度=输入值-参照线角度+目标线角度

不用参照的情况下，参照线就是X轴，即零度

不用参照的情况下，直接输入数值，结果=原角度+输入值

以自己为参照的情况下，结果就直接等于输入值
