如何解决中望CAD对齐命令（align）后线变都成空心的问题

如何解决CAD对齐命令（align）后线变都成空心的问题

在CAD中用al(align)对齐命令，有时候会发现对齐后的线变成了空心的线，想要match一下结果仍旧没有任何变化，小编接下来下跟大家分享一下解决这个问题的方法步骤.

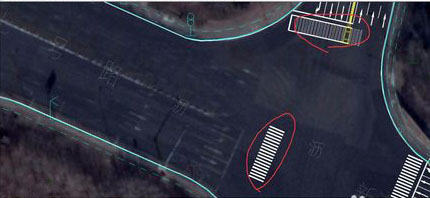

1、首先,我们回顾一下出现问题的操作，使用al命令，选择两个对齐点

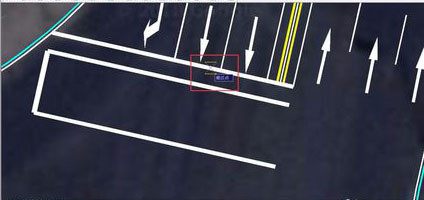

2、然后，按enter键后，会发现，原来的粗线变成了空心的矩形

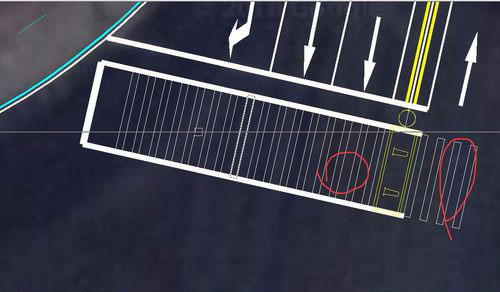

3、现在对比一下，操作前和操作后的线型，操作前是实心大粗线，操作后是空心矩形框，match命令也不好用

4、这时候要注意的问题不是撤销后再重复一遍al操作，而是要考虑你的对齐目标或者对齐对象，二者之间存在高差，即图片右侧特性里面的elevation这一下，在这里我们可以看到这一条线是有0.25米的高差的，把两个高程设为相同值

5、再次使用对齐命令会发现，问题解决了。
