在中望CAD中如何打断闭合线段

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介在CAD中如何打断闭合线段 使用CAD修改图时经常需要将闭合曲线打断,那么该如何打断闭合线段呢?小编接下来就为大家介绍一个简单的方法,参考如下: 1、正常打开中望CAD软件,在新建

在CAD中如何打断闭合线段



使用CAD修改图时经常需要将闭合曲线打断,那么该如何打断闭合线段呢?小编接下来就为大家介绍一个简单的方法,参考如下:

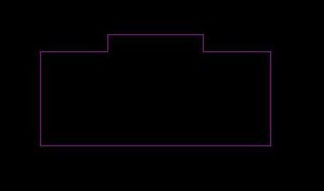

1、正常打开中望CAD软件,在新建的文件中画一个简单的闭合图形。

在CAD中如何打断闭合线段

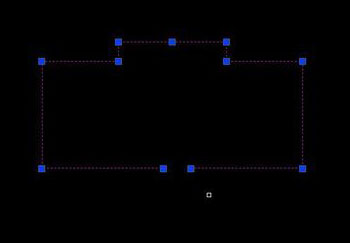

2、可以输入li查询一下是为闭合图形。

3、接着,输入快捷键br。

在CAD中如何打断闭合线段

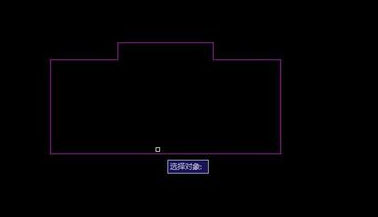

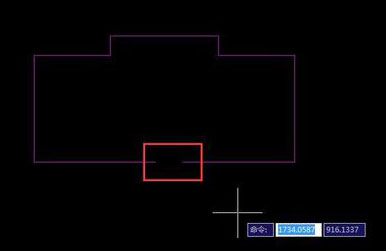

4、输入br之后,就选择需要打断的闭合图形。点击图形所在点就是打断的第一个点。

在CAD中如何打断闭合线段

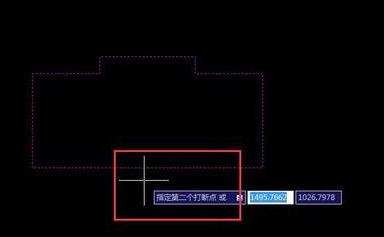

5、然后,再选择第二个点。可以看到图形已经被断开了。

在CAD中如何打断闭合线段

6、这里为了方便观看,两个点的位置选的较远。以后的操作,采用同样的方法即可。

在CAD中如何打断闭合线段
