中望CAD中如何计算不规则图形的面积
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介CAD中如何计算不规则图形的面积 CAD中如何计算不规则图形的面积。小编为大家介绍几种方法 方法/步骤1:采用list的命令 list命令对于“直线”命令绘制的图形,能够测出线段长度。 并
CAD中如何计算不规则图形的面积
CAD中如何计算不规则图形的面积。小编为大家介绍几种方法
方法/步骤1:采用list的命令
list命令对于“直线”命令绘制的图形,能够测出线段长度。
并且对于“多线段”绘制的封闭图形,也能读取图形面积,及现成该面域的图形的周长。
输入list命令——回车确定

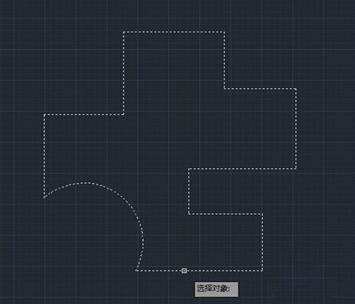

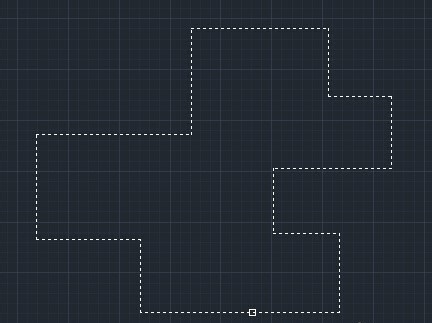

2.选择多线段绘制的图形

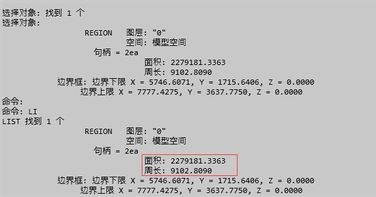

3.回车,查看输出结果。红框中可以看出已经显示了图形的面积和周长。
方法/步骤2:采用AREA的命令
1.area命令能够读取线段组成的图形的面积。
输入area——回车

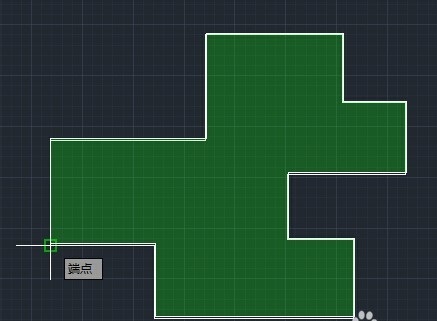

2.依次选择需测量面积的图形的各个顶点。

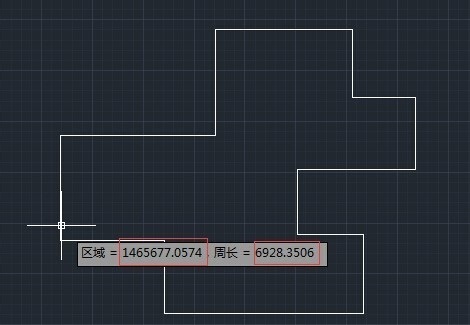

3.回车,查看图形面积和周长。
方法/步骤3:region—massprop命令
主要针对直线绘制的各端点未实际连接的面域图形,采用region面域命令可以使其形成一个统一的面域,也可采用massprop读取更改面域相关参数。

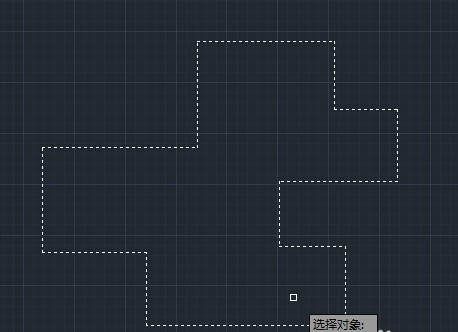

输入region命令——回车,选择直线绘制图形的所有边——回车。该图形将会构成面域。

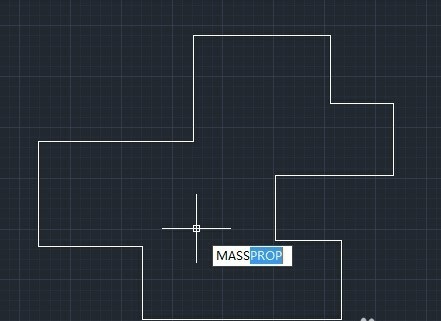

输入massprop命令——回车,选中图形。

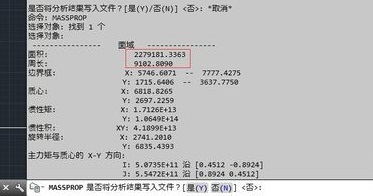

回车,查看结果。

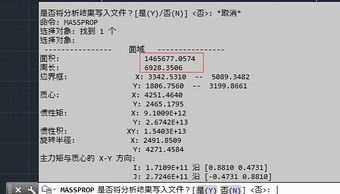

下图是采用massprop命令读取的多线段绘制图形的面积和周长的结果显示。
