CAD中如何使用倒角命令绘制弯头

如何使用倒角命令绘制弯头?操作非常简单,小编接下来为大家讲解一下

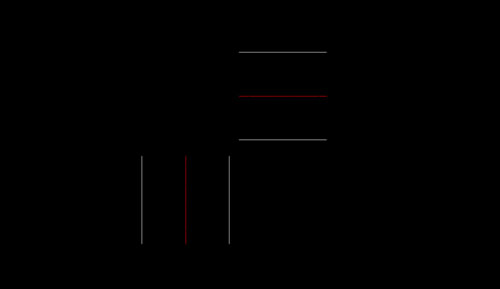

1、首先,绘制出需要绘制弯头的管道大小一样的双线管道,并且相互垂直

CAD中如何使用倒角命令绘制弯头

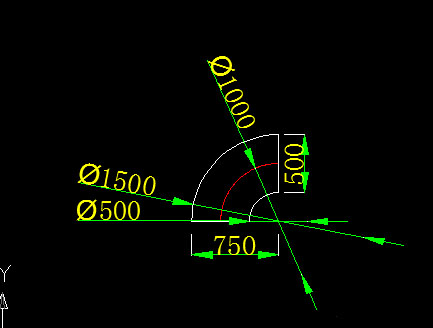

2、直接输入倒角命令F,然后再输入半径R,一般弯头中心线的弯曲半径是管道直径D,外边圆弧是1.5D,内边圆弧弯曲半径为0.5D

CAD中如何使用倒角命令绘制弯头

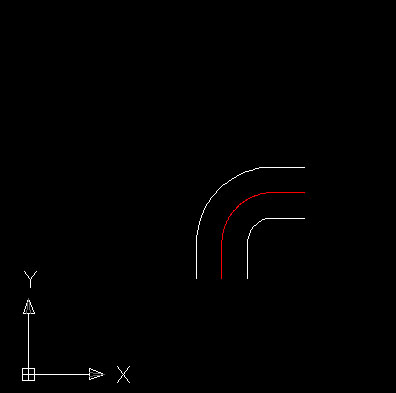

3、绘制完成后,删除两边多余的直线线段,连接弯头内外两边就完成了,结果如下图

CAD中如何使用倒角命令绘制弯头
