中望CAD如何测量不规则图形的面积
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介CAD如何测量不规则图形的面积 CAD如何测量不规则图形的面积, CAD进行绘图后,可能需要对图形进行面积测算的操作,下面小编带大家一起来看看方法。。 打开CAD,进入CAD的操作界面。在
CAD如何测量不规则图形的面积
CAD如何测量不规则图形的面积, CAD进行绘图后,可能需要对图形进行面积测算的操作,下面小编带大家一起来看看方法。。

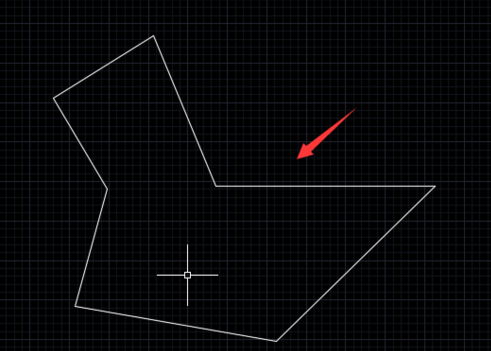

打开CAD,进入CAD的操作界面。在界面内选择直线命令,绘图区里绘制一个图形:
接着在工具区里找到实用工具的选项,找到测量的选项.点击,然后在其子级菜单里找到面积选项.

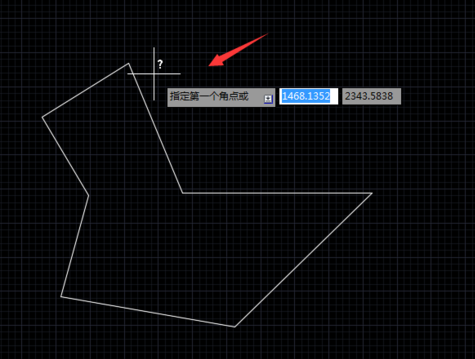

点击,提示我们指定第一点

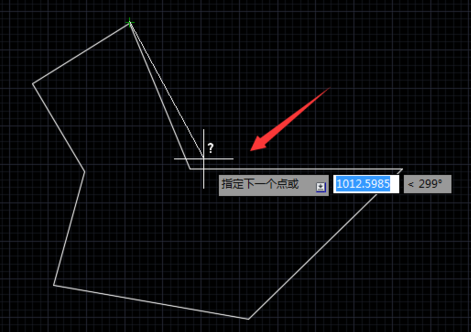

指定第一点后会继续提示我们指定下一点

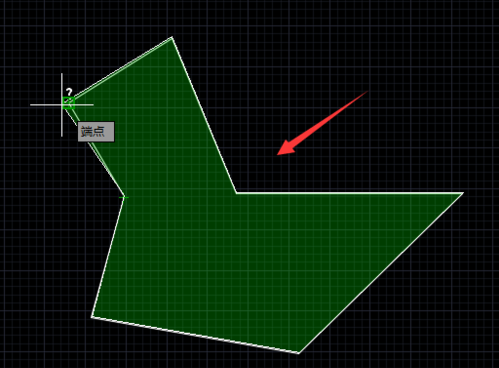

按照操作依次指定下一点,当指定到最后一点时,可以发现我们的图形被绿色填充了;

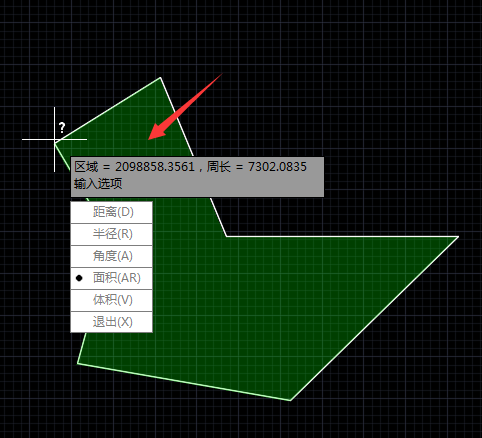

按下回车键,可以看到所绘制的面积就测量出来了
