中望CAD中延伸命名的运用

CAD中延伸命名的运用

CAD中延伸命令如何使用?有需要的朋友可以参考小编的方法

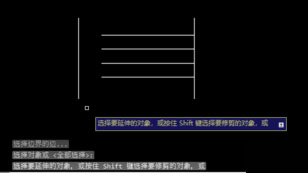

1、首先,打开中望CAD,并且打开需要延伸的文件,如下所示，中间的四条横线是需要延伸的对象

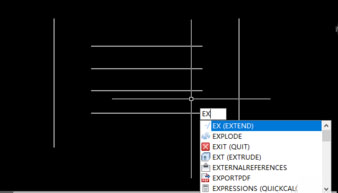

2、然后,在命令行中输入“EX”延伸命令，按空格键确认

3、选择右边的竖线作为延伸的边界线，然后按一下空格键

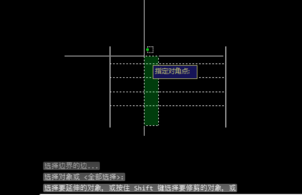

4、接着,选择要延伸的直线，可以一条一条选择，也可以框选多条

5、另一种方发，在输入延伸快捷命令后，按两下空格键，这样直接选择要延伸的对象就行，延伸的边界系统自动识别

6、最后,直接框选四条直线，完成延伸,效果如下
