中望CAD中如何运用合并命令来作图

CAD中如何运用合并命令来作图

CAD中如何运用合并命令来作图?下面小编详细的介绍一下，合并命令的运用。

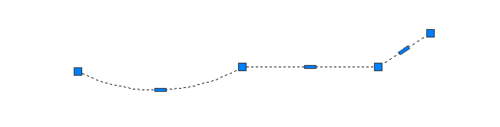

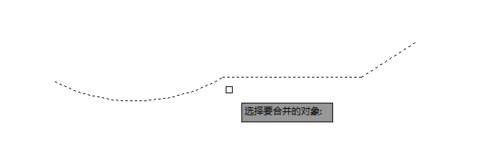

1、首先,画出需要的图形（这里以圆弧+直线为例），直接输入” J”合并命令，接着,选择需要合并的对象，可全选，按回车确认.会发现原来所画的几条线和圆弧，变成了一条多线段。如下图所示:

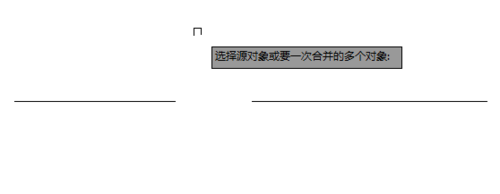

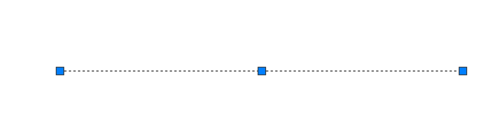

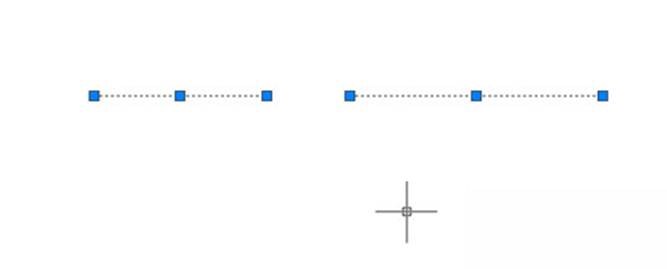

2、然后,画两条没有连接的线，但是必须处于同一水平线上，直接输入” J”合并命令，选择两条直线，按回车确认即可变成一条直线。如下图所示

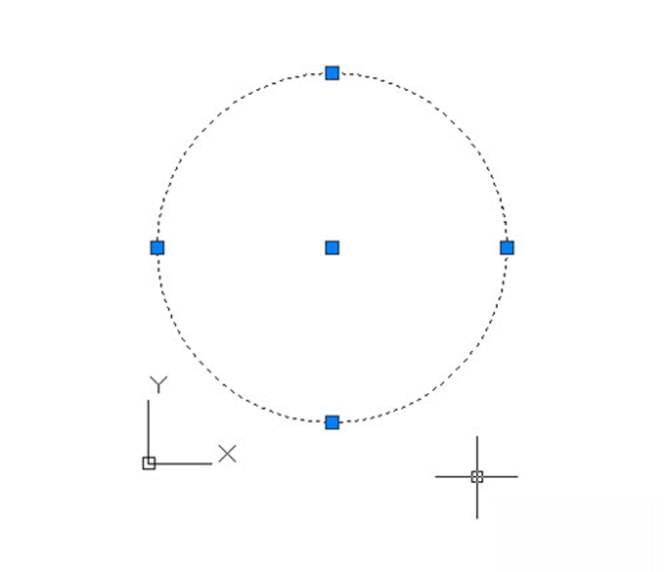

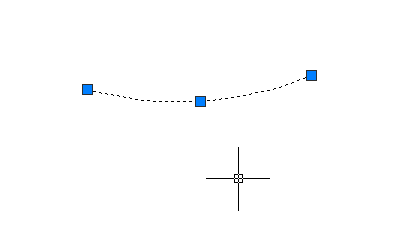

3、圆弧延伸圆，首先画一段圆弧，然后直接输入” J”合并命令，选择圆弧回车，此时命令提示栏提示“以合并到圆或进行闭合（L）”,接着输入L,回车确认，会发现原来的圆弧已经变成了一个整圆。如下图所示
