中望CAD中PE命令的使用

CAD中PE命令的使用

如果要把一些一条条的直线合并成一整条直线的话，该如何操作呢?就可以借助PE命令来实现,小编接下来介绍如何使用PE命令。

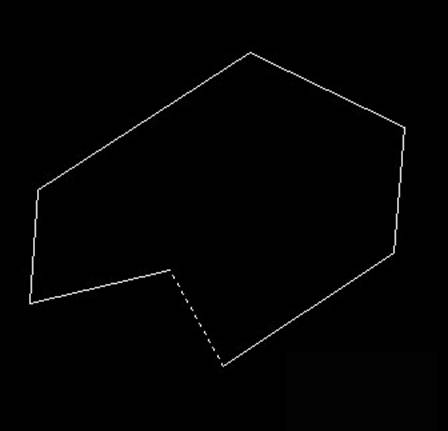

1、首先,打开中望CAD，然后用直线命令在绘图中随便画一个图形，如下图所示各个直线是独立的

2、直接输入PE命令，按空格键确定

3、下方的提示栏提示选择多线段，接着在图中选择其中的一条线段即可

4、下方又提示是否将其转成多线段，按空格键确认就可以了

5、直接输入字母J,把一条条的直线合并成一整条直

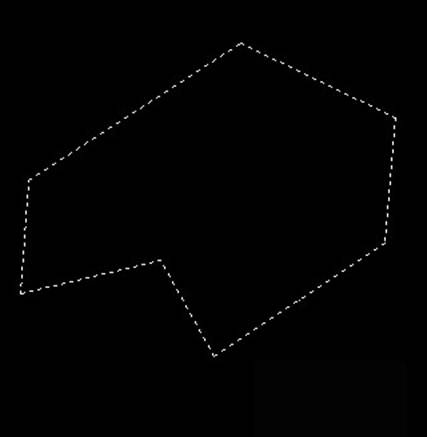

6、确认后，下面又提示选择对象，依次选择各条直线，按空格键确认后各条直线就变成整体了,这样就完成了。
