中望CAD排水图纸怎么画蝶阀

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD排水图纸怎么画蝶阀 CAD排水图纸怎么画蝶阀?接下来就跟着小编的思路一起来看看cad蝶阀画法 1、首先,绘制一个长100,宽50的矩形 2、在矩形内画一条从左上角到右下角的对角线 3、然

CAD排水图纸怎么画蝶阀

CAD排水图纸怎么画蝶阀?接下来就跟着小编的思路一起来看看cad蝶阀画法

1、首先,绘制一个长100,宽50的矩形

2、在矩形内画一条从左上角到右下角的对角线

CAD排水图纸怎么画蝶阀

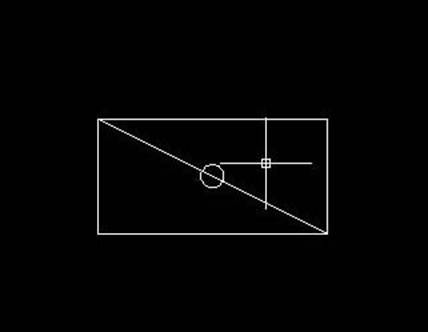

3、然后在对角线的中心绘制一个半径为5的圆

CAD排水图纸怎么画蝶阀

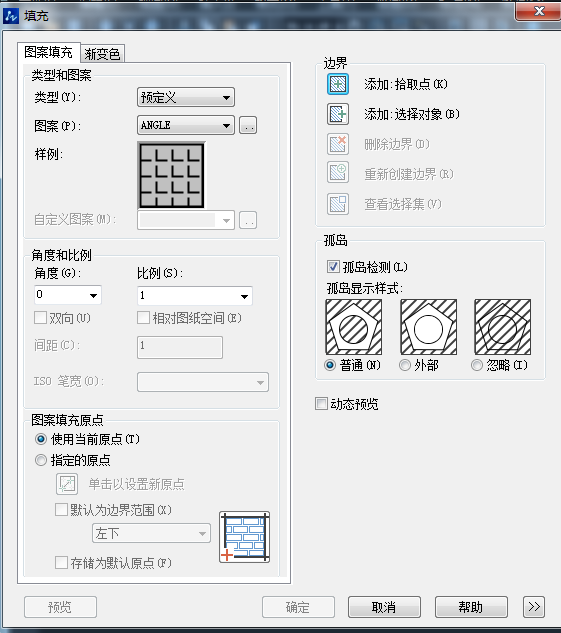

4、接着,填充圆

CAD排水图纸怎么画蝶阀

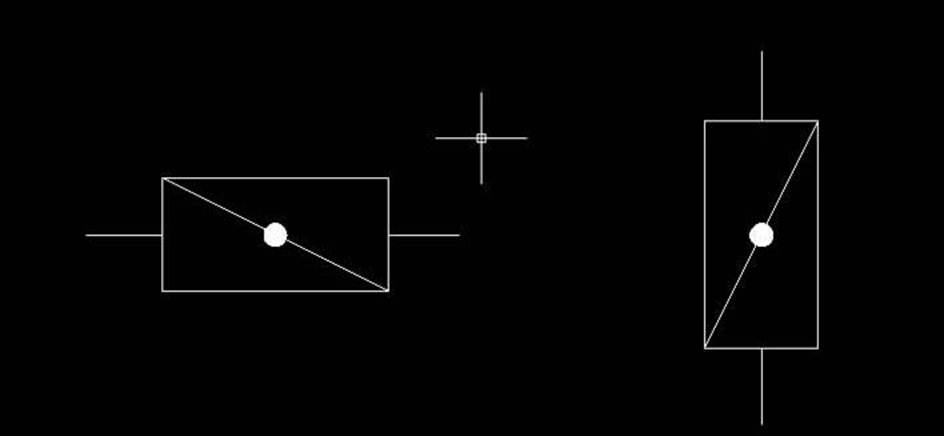

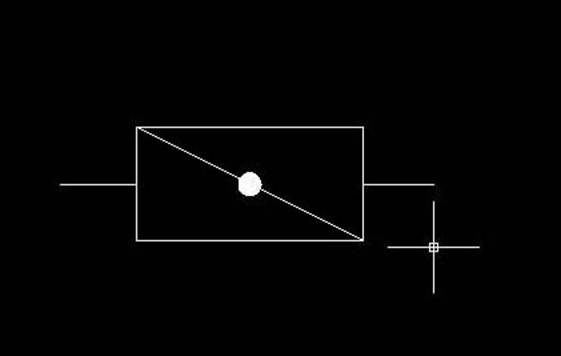

5、最后接上管线,旋转方向,等比例缩放大小等。完成后如下图

CAD排水图纸怎么画蝶阀

CAD排水图纸怎么画蝶阀
