中望CAD快速锁定立体图视角教程

CAD使用过程中视图无法锁定这个问题常常困扰着我们，比如在复制俯视图粘贴的时候时常会发现立体视图摆放位置不精确，而用旋转或者其他操作都无法快速锁定立体图的视角，这个时候该怎么办呢？今天我们就来解决这个问题！

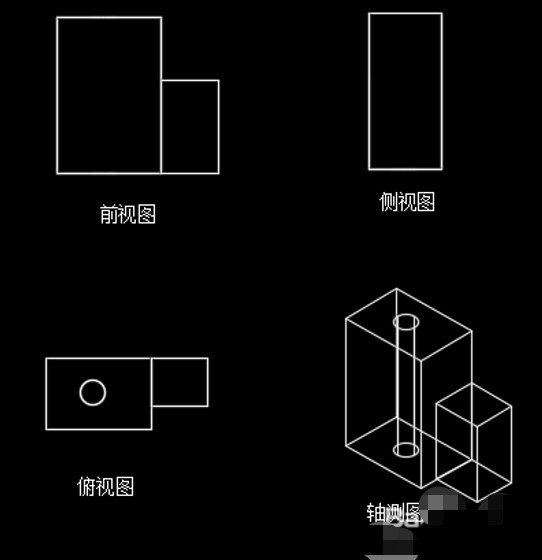

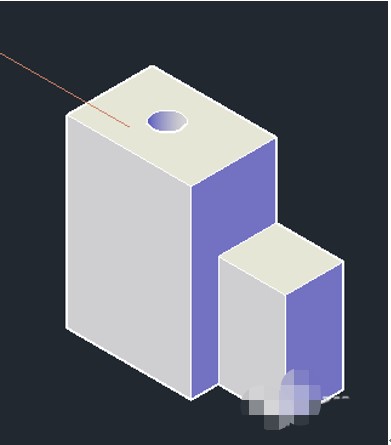

1.任意选取一个简单的立体模型来举例说明。在完成三视图的制作之后，在二维里添加一张固定角度的立体示意图，如下图所示。

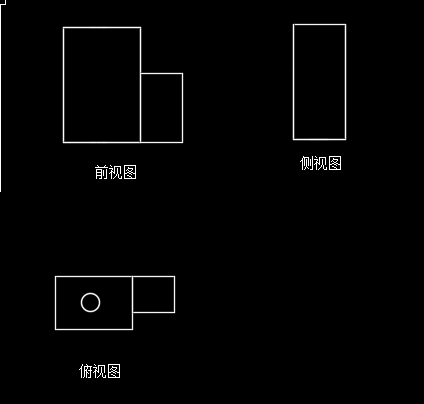

2.框选好三维视图后复制进二维视图里，会发现得到下图效果。因为视角发生了变化，所以在三维转二维后轴测图转变成了俯视图。

3.在这种情况下第一想法可能会使用旋转命令，但是这样需要考虑旋转角度的问题，实在有点太麻烦了。今天就讲一个快速锁定视角的小技巧！

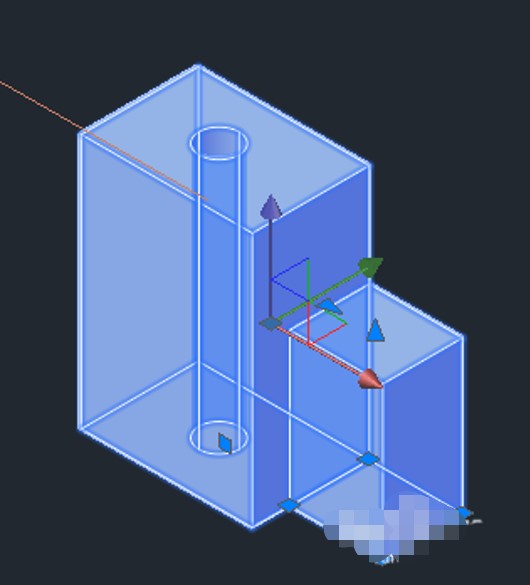

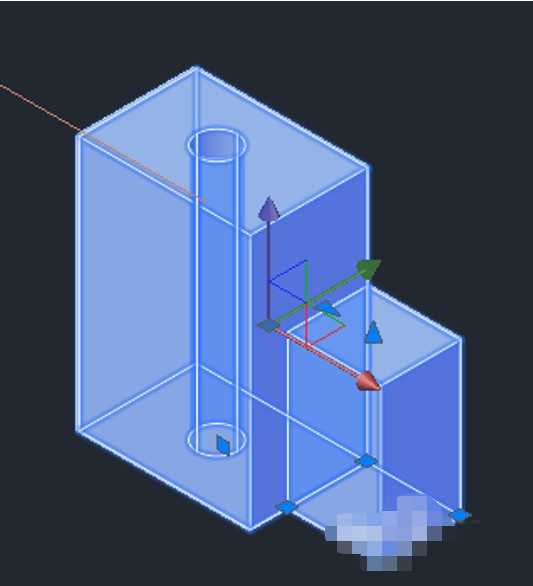

Step01.框选后三维实体，输入命令UCS建立视角；

Step02.输入命令V锁定视角；

Step03.复制到二维，完成。

学会了吗？希望对你有用哦~
