怎么用中望CAD画烟灰缸？

怎么用CAD画烟灰缸？

烟灰缸对于广大烟民来说是再熟悉不过的东西了，可是你知道怎么用CAD来画烟灰缸吗？下面就来学习一下！

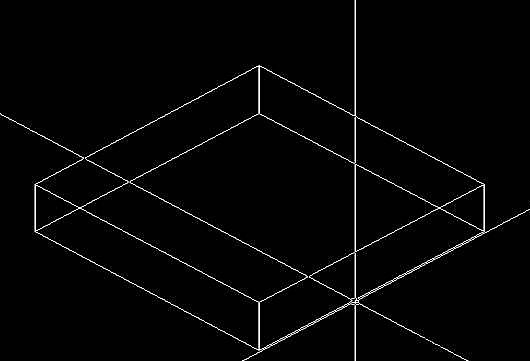

1.打开CAD软件，在XY平面先绘制一个矩形，输入“rectangle”-“@100,100”，执行“extrude”命令使矩形的高度拉伸为20，得到100*100*20的长方体。

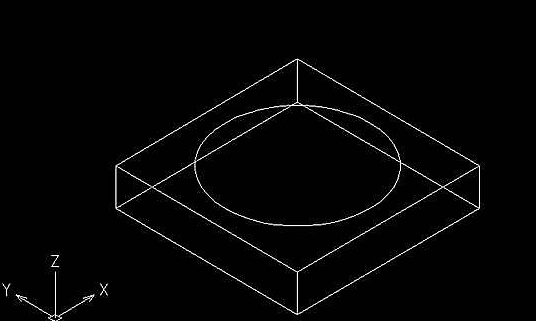

2.如下图，在平面上绘制一个半径为40的圆，并对该圆执行“extrude”拉伸命令，选中后输入-15的高度，角度设置为20.。

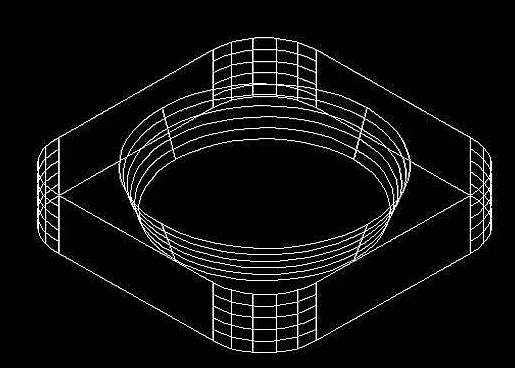

3.执行“subtract”差集命令，将长方体选中，然后选择圆锥台，单击回车，此时长方体里的圆锥台就被挖去啦。接着对长方体的四个边执行倒角命令。

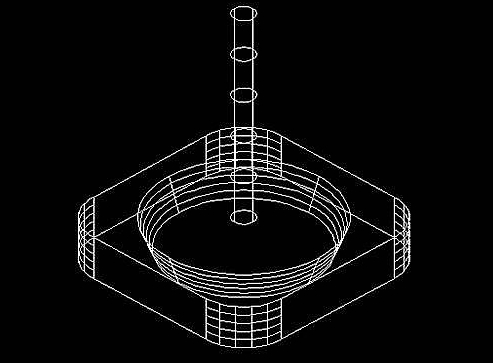

4.接下来就要做烟灰缸的四个凹槽啦。以前面绘制的圆的圆心为新的圆心绘制一个半径为5、高为100的圆柱体。

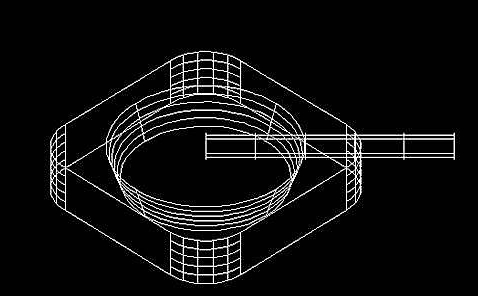

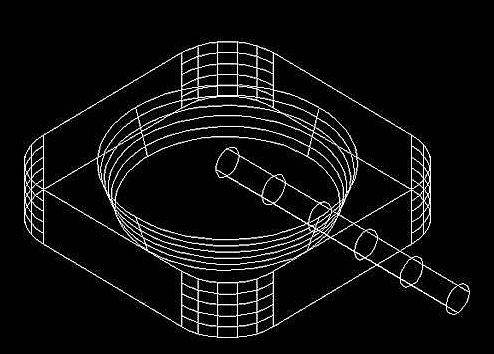

5.对该圆柱体先后执行三维旋转命令和二维旋转命令，使其先沿Y轴三维旋转90°后再二维旋转45°。

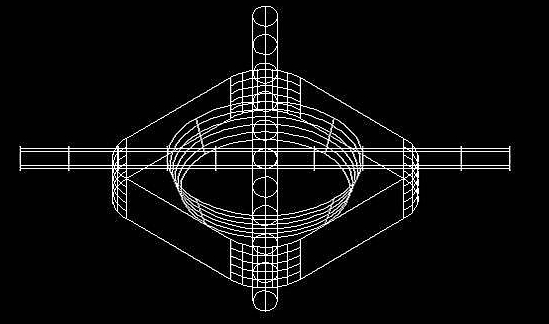

6.执行阵列命令使圆柱体变成4个，分布在长方体的四角。

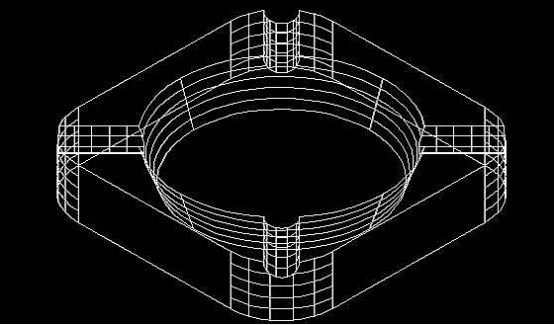

7.再次执行差集命令就可以看到四角的半圆槽已经被挖去了。

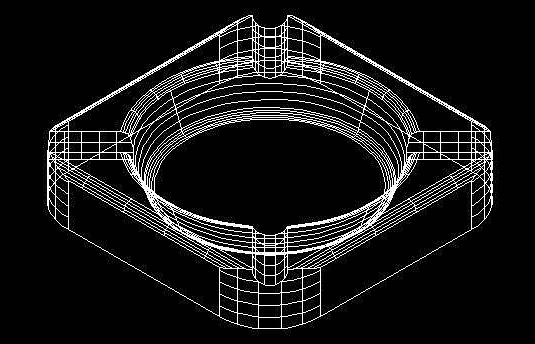

8.将除四个半圆槽外的其他边线执行倒圆角R3

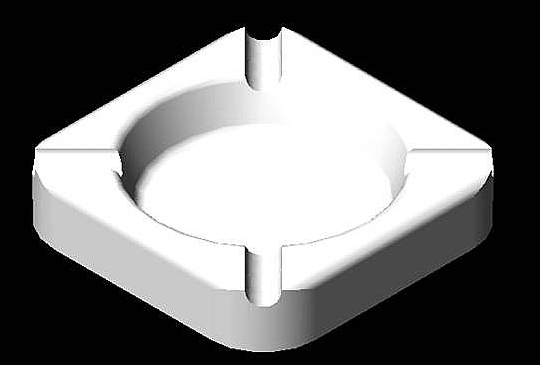

9.执行渲染命令后就得到最终效果啦！

是不是感觉还挺容易操作的？赶快动手试试吧！
