怎么用中望CAD画鱼？

怎么用CAD画鱼？

CAD除了在机械制图方面有着重要的作用，在日常生活中也有着它独特的用处。今天我们就来学习下怎么用CAD画鱼吧！

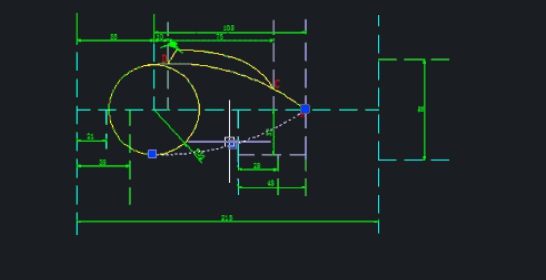

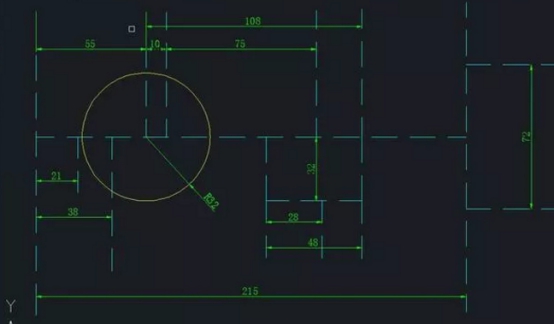

1.确定“鱼”在视图上的大致位置，然后绘制如下的基本尺寸线。

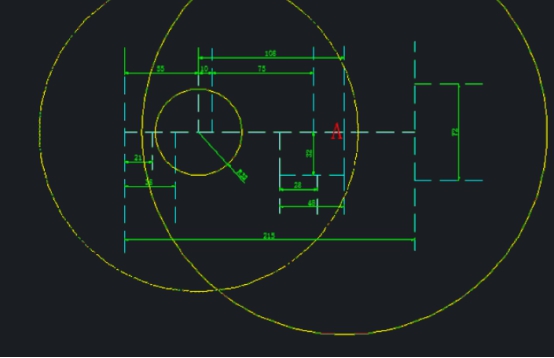

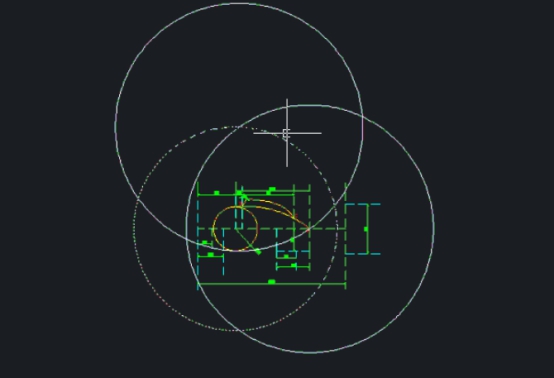

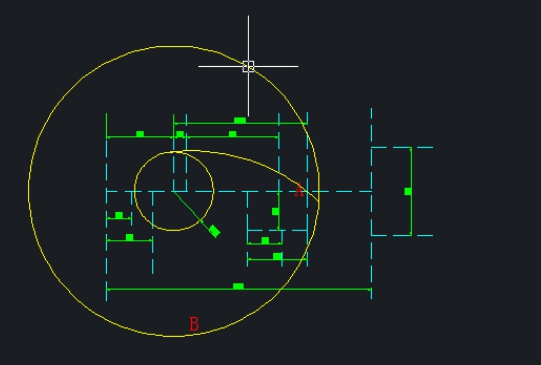

2.以上图中半径为32的圆的圆心作半径为118的同心圆（作为辅助），以A点为圆心，再绘制一个半径为150的辅助圆与半径118的辅助圆交于B点；以B点作半径为150的圆。

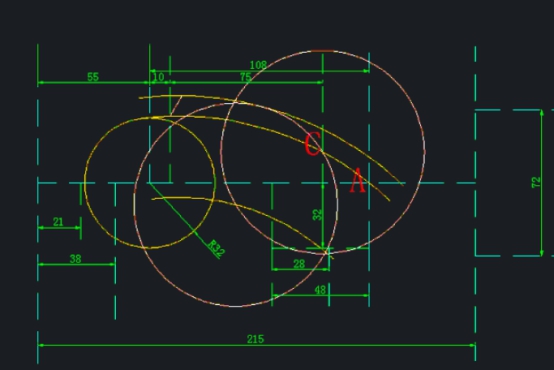

3.完成操作后把上述的两个辅助圆删除，用修剪删掉不需要的线条，保留下图所示的圆弧部分。

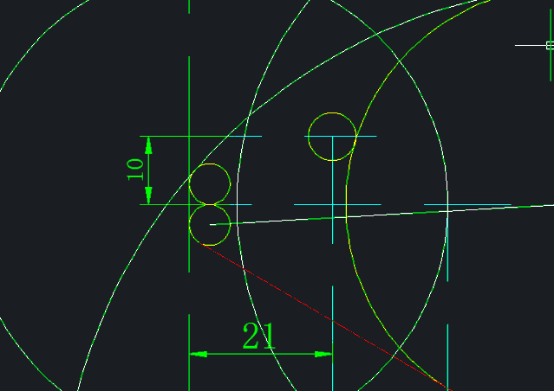

4.对上述保留的圆弧进行向上偏移10，然后再将得到的新圆弧往下偏移50；从D点做一条角度和竖直线夹角为30°的直线，以C点为圆心绘制一个半径为50的辅助圆与第二条圆弧交于E点，并以该点为圆心做半径为50的圆。

5.进行适当修剪。

6.以半径32的圆的圆心画半径为148的辅助圆，然后以A点为圆心做半径为180的辅助圆与上一圆交于点E；以E点为圆心，半径为180作圆，过A点与半径32的圆相切于点F。

7.适当修剪后就得到鱼身的大致轮廓啦！

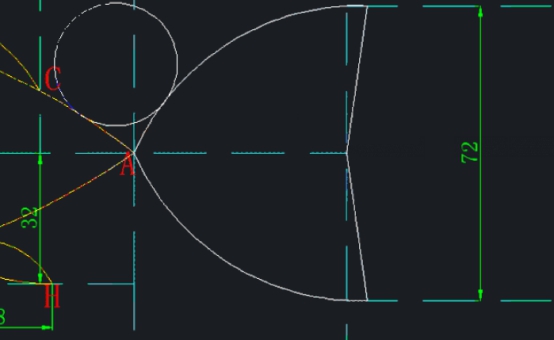

8.在端点处画两条角度分别为82°和-82°的直线，并以起点、端点、半径的方式绘制两条圆弧，半径为60,；然后以相切、相切、半径的方式作半径为15的圆。

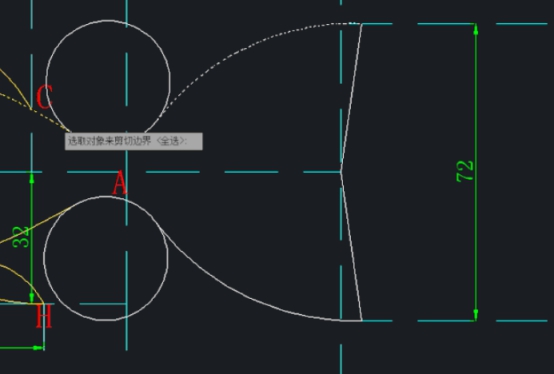

9.对多余线条进行修剪。

10.以半径为32的圆的圆心为圆心画一个半径为48的辅助圆，绘制鱼的眼睛和嘴部分，并进行适当修剪。

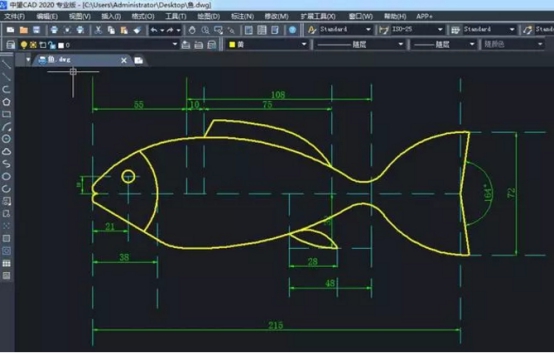

11.最终效果如下。

你学会了吗？过程稍微有点复杂，画图的时候要小心哦~
