中望CAD的图形搜索定位你会用吗？

CAD的图形搜索定位你会用吗？

前面学习了图层过滤器，不知道小伙伴们掌握得怎么样了呢？今天还要交给大家一个神奇的技能，那就是图形搜索定位，也叫对象过滤器！顾名思义，可以帮助我们在制图的时候根据条件快速筛选出相应的对象，下面就通过例子来了解一下具体应用吧~

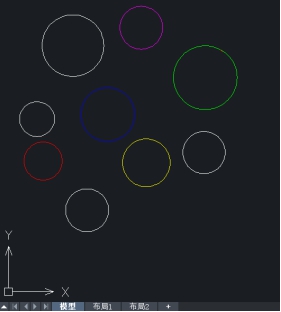

在图中可以看到有很多颜色各异的圆，而对象过滤器可以让我们轻松地找出符合条件的对象（以查找白色的圆为例）：

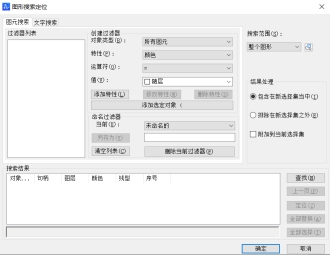

1.在命令行中输入FI，回车后打开图形搜索定位；

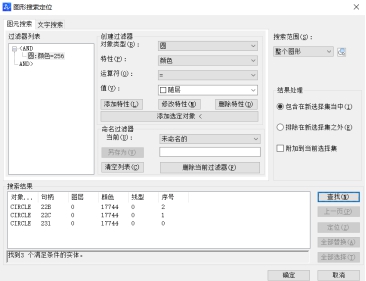

2.在弹出的图形搜索定位对话框中将对象类型选择为“圆”，特性为“颜色”，值选择为“白色”，然后点击下方的“添加特性”，单击查找，它就会把符合条件的对象全部在查找结果中显示出来：

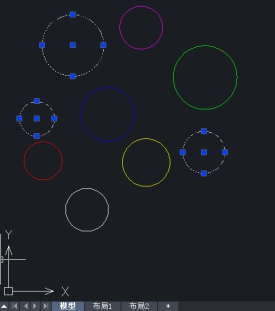

而单击“确定”的话则会将查找结果在绘图区域中显示出来。

只要输入自己需要的搜索条件就可以轻松把对象选择出来了，制图中超级方便的。希望对你学习CAD有帮助~
