中望CAD中栅格怎么打开和设置？

CAD中栅格怎么打开和设置？

栅格是CAD中常用的制图技巧，利用它设置合理的间距和范围后，借助栅格捕捉可以捕捉栅格点实现精确绘图。打开方法有很多，比如：

（1）快捷键命令F7；

（2）下方功能按钮

（3）命令行中输入grid打开栅格；

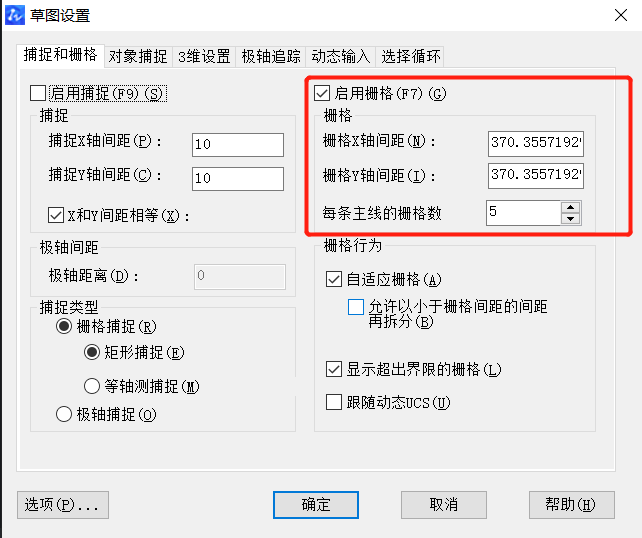

（4）通过快捷命令dsettings打开草图设置，启用栅格；

但是不知道大家在制图中有没有遇到打开栅格但是却不显示的情况？这种情况通常都会让人很抓狂，下面给大家讲三种解决的办法：

方法一：检查limits，查看图形界限范围（只有当图形在界限范围内或者当前视口小于界限范围才会看到栅格点）；

方法二：dsettings命令打开草图设置，查看栅格间距，像素小于1的情况栅格点是显示不出来的；

方法三：右键单击栅格按钮，在弹出的对话框中将“显示超出界限的栅格”选项取消勾选即可。
