如何用中望CAD绘制一个三通管?

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介三通管在日常生活中有着非常广泛的应用,在机械零件制图中不可避免的会出现,下面我们就来学习一下! 1.执行box命令,——中心点——L——60、120、60 2.执行阵列命令,数量为3。

三通管在日常生活中有着非常广泛的应用,在机械零件制图中不可避免的会出现,下面我们就来学习一下!


1.执行box命令,——中心点——L——60、120、60

如何用CAD绘制一个三通管?

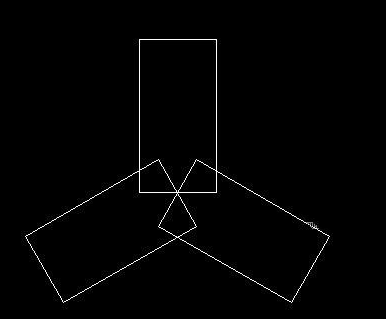

2.执行阵列命令,数量为3。

如何用CAD绘制一个三通管?

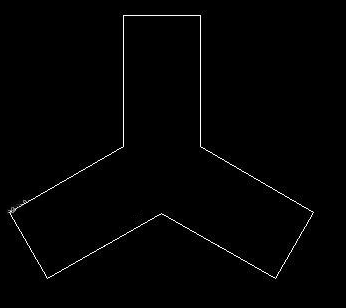

3.执行union命令,对上述图形进行合并。

如何用CAD绘制一个三通管?

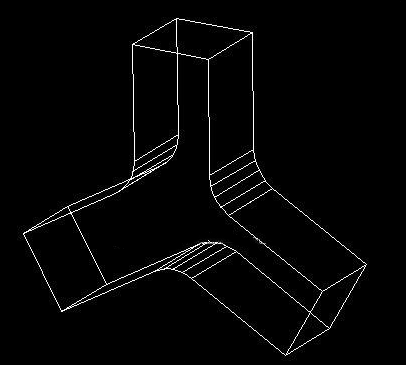

4.执行两次圆角命令,R均为30。

如何用CAD绘制一个三通管?

如何用CAD绘制一个三通管?

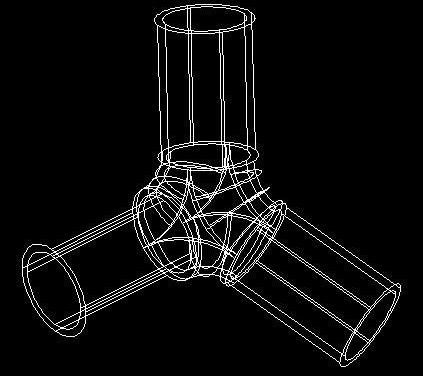

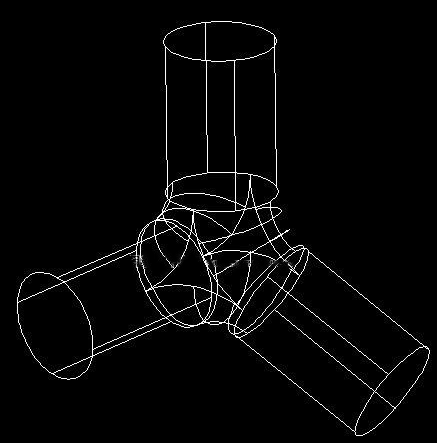

5.执行抽壳命令,选择“自由动态观察”转动,将3个面删除,并以5位单位进行偏移。

如何用CAD绘制一个三通管?

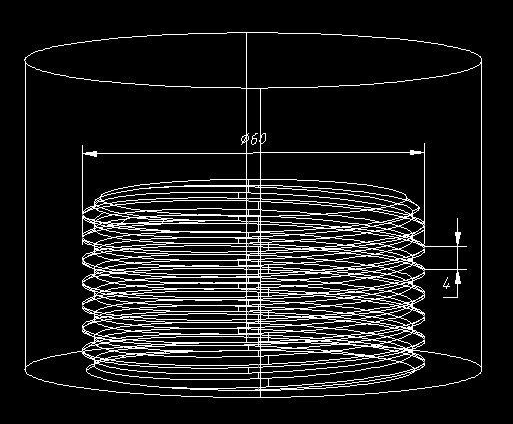

6.剩下的就是绘制它的螺纹部分:先用程序绘制一个实体螺纹,在其外部做一圆柱体,执行差集命令后即可得到内螺纹效果;

如何用CAD绘制一个三通管?

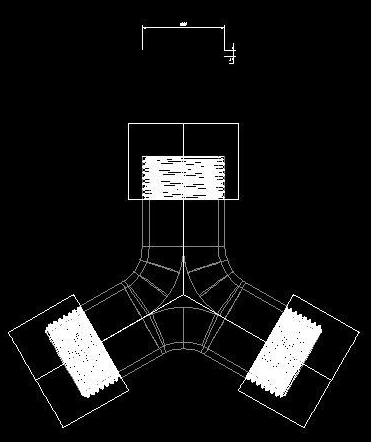

7.将其移动到合适的位置并进行阵列。

如何用CAD绘制一个三通管?

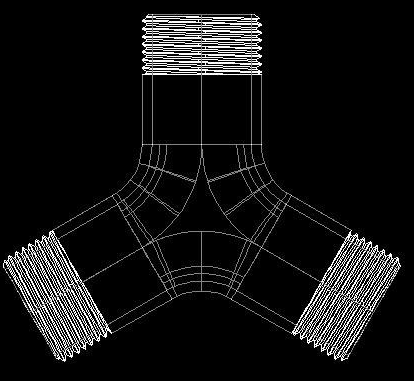

8.最后执行差集命令三通管就绘制完成啦!

如何用CAD绘制一个三通管?
