中望CAD修剪和延伸的基本操作

CAD修剪和延伸的基本操作

在CAD制图中，修剪命令使用频率极高，而延伸命令与其效果相反，可以直接按下shift键对两者进行相互转换。但是对一些新手来说这两个命令还是比较陌生的，下面就来详细讲解一下。

修剪和延伸的基本技巧是选择，首先要选择修剪、延伸边界，也叫切割对象，就是选择作为修剪和延伸的基准对象，然后选择被修剪或延伸的对象。

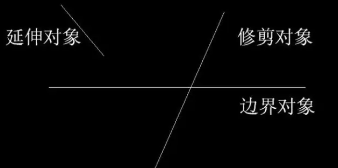

以上图为例，执行基本操作：

1.输入TR命令，按下空格；

2.点选上图中横线作为基准对象后回车；

3.点击修剪对象的上半部分，完成修剪；

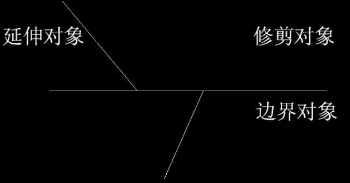

4.按下shift键，转换为延伸命令，单击选择要延伸的对象，完成延伸。效果如下：
