如何运用中望CAD绘制花盆

如何运用CAD绘制花盆

1.     第一步先打开中望CAD软件

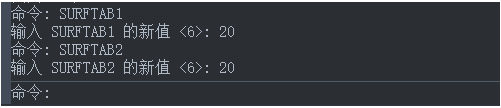

2.     输入SURFTAB1和SURFTAB2，曲面的线框密度设置为20

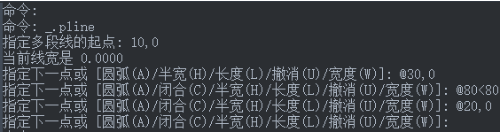

3.     点击“绘图”和“多线段”，然后绘制花盆的轮廓线，命令操作如下图：

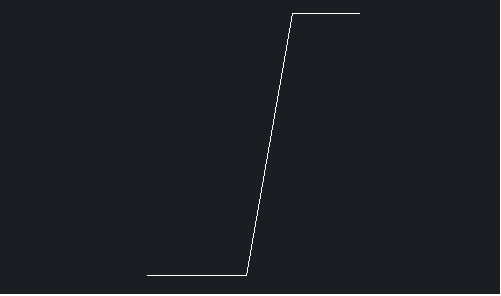

4.     绘制多线段如下图

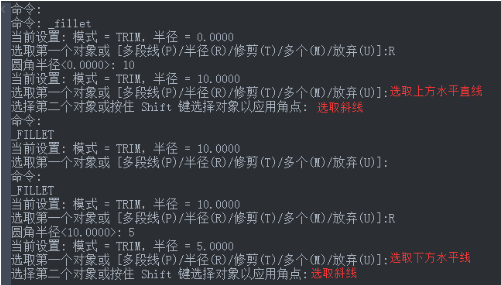

5.     点击命令“修改”-“圆角”，然后进行花盆轮廓进行圆角处理，命令操作如下图：

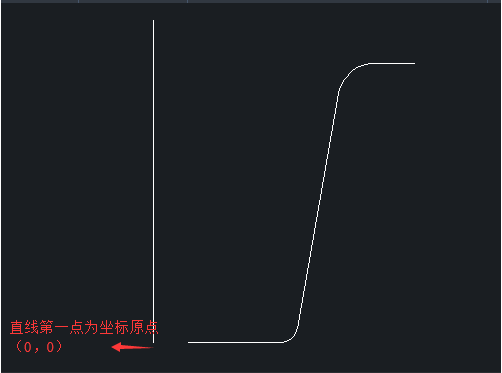

6.     点击“绘图”-“直线”，以坐标原点为起点，绘制一条长度适合的竖直线

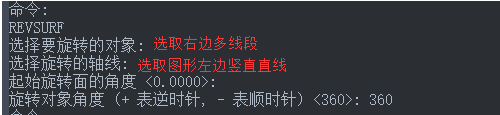

7.     然后在命令栏输入RESURF，执行旋转网格命令，命令操作如下图：

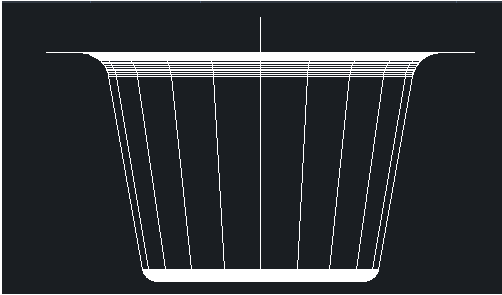

8.     在CAD软件中执行完上面操作的效果图如下：

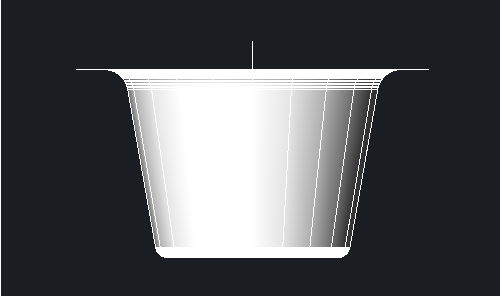

9.     然后上色后的效果图如下：
